Máy đo điện trở cách điện hoạt động thế nào và cách chọn

Trong hệ thống điện công nghiệp và dân dụng, lớp cách điện đóng vai trò để bảo vệ giữa dòng điện và con người. Nhưng đáng tiếc là lớp chắn này không có đèn báo hỏng như Wi-Fi nhà mình. Nó xuống cấp âm thầm theo thời gian. Vì vậy, máy đo điện trở cách điện trở thành thiết bị quan trọng để phát hiện sớm nguy cơ rò điện trước khi sự cố xảy ra.

Máy đo điện trở cách điện là gì?

Máy đo điện trở cách điện là thiết bị chuyên dụng dùng để đánh giá khả năng cách điện của dây dẫn, động cơ, máy biến áp hoặc hệ thống điện. Khác với phép đo điện trở thông thường, thiết bị này sử dụng điện áp thử DC cao để xác định mức độ rò điện qua lớp cách điện.

Kết quả đo thường được hiển thị theo đơn vị MΩ (megaohm) hoặc GΩ (gigaohm). Giá trị càng cao cho thấy lớp cách điện càng tốt. Ngược lại, nếu điện trở giảm theo thời gian, đó là dấu hiệu cảnh báo hệ thống đang suy giảm cách điện.

Vì sao cần sử dụng máy đo điện trở cách điện

Trong thực tế vận hành, lớp cách điện không hỏng ngay lập tức mà suy giảm dần do nhiều nguyên nhân như nhiệt độ môi trường, độ ẩm không khí, bụi bẩn công nghiệp, rung động cơ học, lão hóa vật liệu.

Nếu không kiểm tra bằng máy đo điện trở cách điện, các dấu hiệu này gần như không thể phát hiện bằng mắt thường.

Đó là lý do thiết bị này thường được sử dụng trong nghiệm thu hệ thống điện mới, kiểm tra trước khi đóng điện, bảo trì định kỳ nhà máy, kiểm tra động cơ sau thời gian dài vận hành.

Những rủi ro khi lớp cách điện suy giảm

Khi điện trở cách điện giảm xuống dưới mức an toàn, hệ thống có thể xuất hiện nhiều vấn đề như rò điện ra vỏ thiết bị, chập mạch giữa các pha, tăng nhiệt bất thường, nhiễu tín hiệu điều khiển.

Trong môi trường công nghiệp, những sự cố này không chỉ làm hỏng thiết bị mà còn ảnh hưởng trực tiếp đến an toàn vận hành.

Những thiết bị bắt buộc phải kiểm tra điện trở cách điện định kỳ

Không phải mọi thiết bị đều cần kiểm tra thường xuyên. Tuy nhiên, một số nhóm thiết bị gần như bắt buộc phải đo định kỳ: cáp điện lực, động cơ điện ba pha, máy biến áp, tủ điện phân phối, hệ thống điều khiển công nghiệp.

Đây là những khu vực có nguy cơ suy giảm cách điện cao nhất trong quá trình vận hành lâu dài.

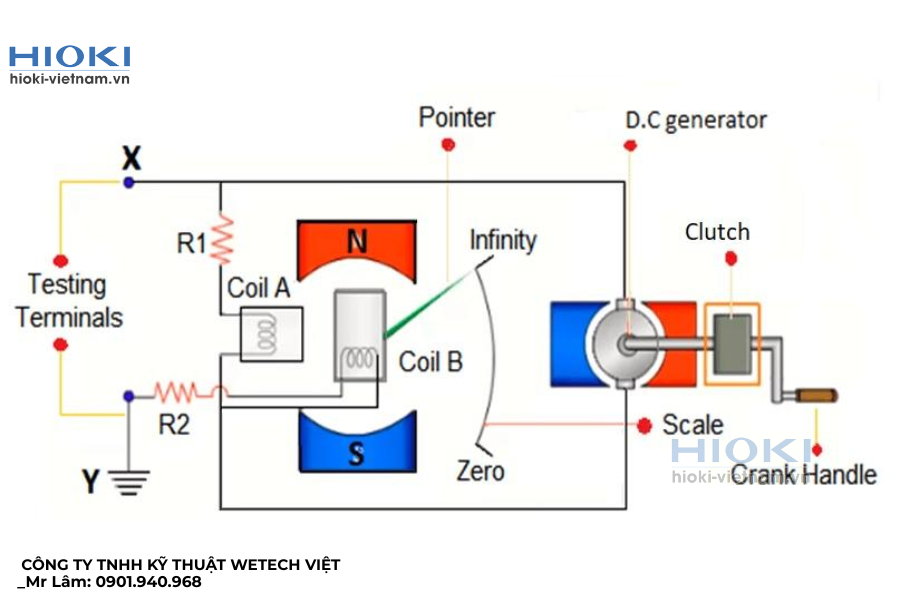

Máy đo điện trở cách điện hoạt động như thế nào

Nguyên lý hoạt động của máy đo điện trở cách điện dựa trên việc đưa một điện áp thử DC vào lớp cách điện cần kiểm tra, sau đó đo dòng rò sinh ra khi điện áp đi qua vật liệu cách điện.

Từ dòng rò này, thiết bị tính toán giá trị điện trở theo định luật Ohm và hiển thị kết quả trên màn hình.

Điện áp thử thường gồm: 250 V, 500 V, 1000 V hoặc cao hơn tùy ứng dụng công nghiệp.

Nhờ sử dụng điện áp thử cao, thiết bị có thể phát hiện các điểm suy giảm cách điện mà đồng hồ đo thông thường không nhận biết được.

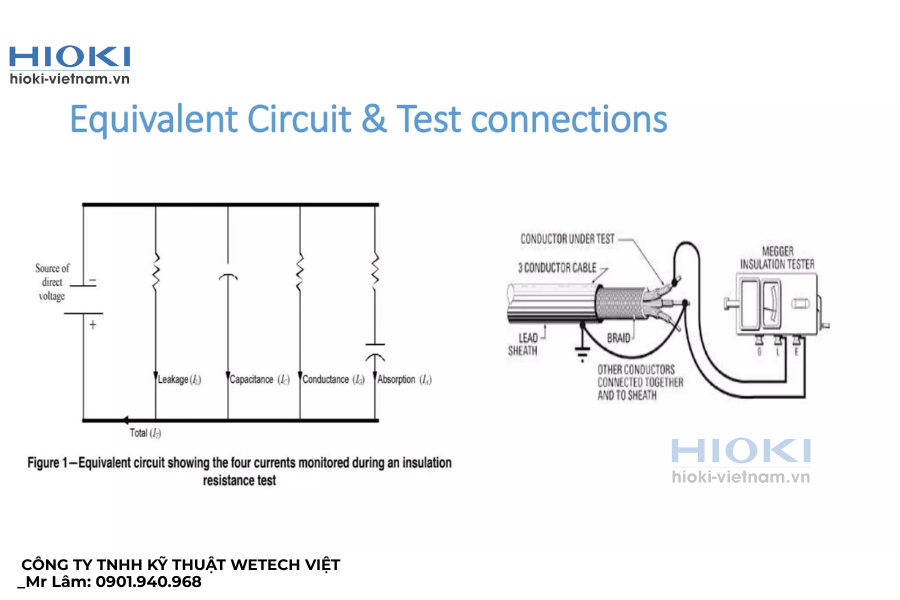

Nguyên lý đo điện trở cách điện bằng điện áp thử DC

Trong quá trình đo, thiết bị sẽ:

1. cấp điện áp DC vào vật liệu cách điện
2. ghi nhận dòng rò sinh ra
3. tính toán điện trở tương ứng
4. hiển thị kết quả theo đơn vị MΩ hoặc GΩ

Nếu dòng rò nhỏ, điện trở lớn thì cách điện tốt. Còn nếu dòng rò lớn, điện trở giảm thì cách điện suy yếu. Cơ chế này cho phép đánh giá chính xác chất lượng cách điện trước khi xảy ra sự cố thực tế.

Vì sao không thể dùng đồng hồ vạn năng thay thế

Nhiều người nghĩ rằng đo điện trở bằng đồng hồ vạn năng là đủ. Nghe hợp lý, nhưng thực tế thì không. Lý do là:

• đồng hồ vạn năng chỉ đo điện trở ở điện áp thấp
• không phát hiện được rò điện vi mô
• không đánh giá được khả năng chịu điện áp thực tế của lớp cách điện

Trong khi đó, máy đo điện trở cách điện mô phỏng gần đúng điều kiện làm việc thật của hệ thống điện, nên cho kết quả đáng tin cậy hơn nhiều.

Các loại máy đo điện trở phổ biến

Hiện nay trên thị trường có nhiều loại máy đo điện trở cách điện được thiết kế cho các mục đích sử dụng khác nhau. Phổ biến nhất gồm:

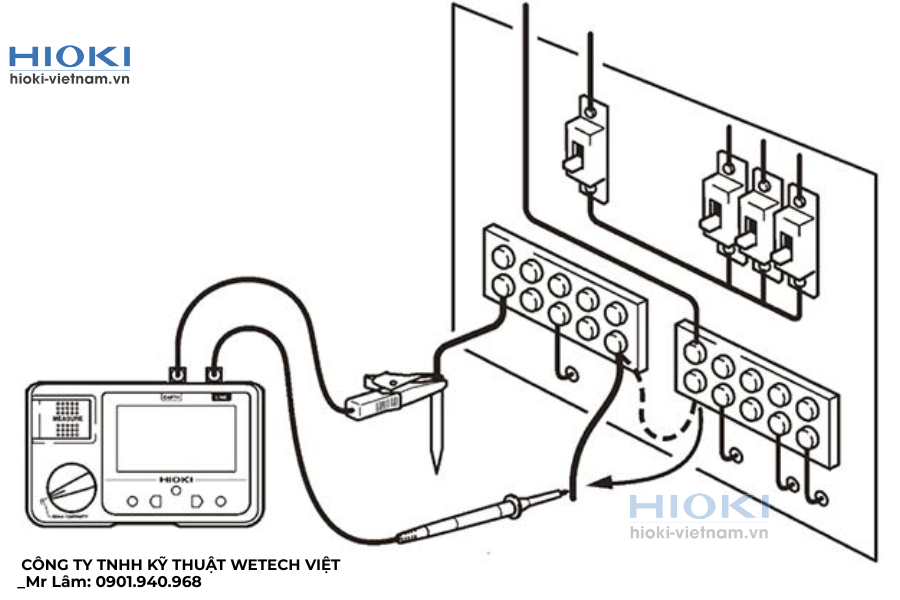

Máy đo điện trở cách điện cầm tay

Phù hợp cho kiểm tra nhanh tại hiện trường, bảo trì tủ điện hoặc động cơ nhỏ. Thiết bị gọn nhẹ, dễ thao tác và đáp ứng tốt nhu cầu kiểm tra định kỳ.

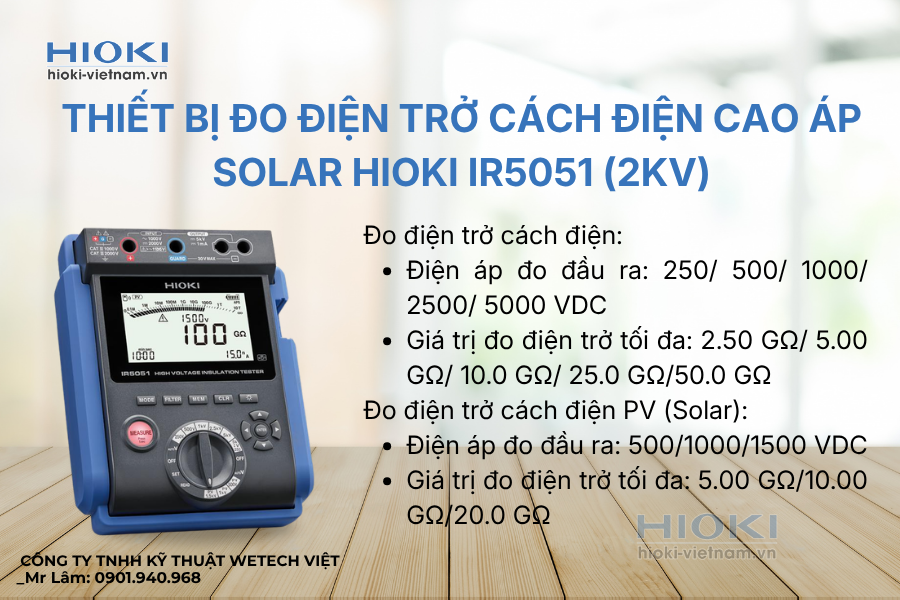

Máy đo điện trở cách điện công nghiệp

Sử dụng trong hệ thống điện áp cao, máy biến áp hoặc cáp điện lực. Thiết bị có dải điện áp thử lớn và độ chính xác cao hơn.

Máy đo điện trở cách điện tích hợp nhiều chức năng

Một số dòng hiện đại cho phép đo thêm điện áp, dòng rò, chỉ số phân cực PI, chỉ số hấp thụ điện môi DAR. Những chức năng này giúp đánh giá toàn diện tình trạng cách điện thay vì chỉ đo một giá trị đơn lẻ.

Máy đo điện trở cách điện là thiết bị quan trọng để kiểm tra chất lượng cách điện và phát hiện sớm nguy cơ rò điện trong hệ thống. Việc lựa chọn đúng loại thiết bị phù hợp với môi trường sử dụng sẽ giúp nâng cao độ an toàn vận hành và giảm thiểu sự cố ngoài ý muốn trong quá trình khai thác hệ thống điện.
