Nguyên tắc hoạt động của quang điện trở dựa vào hiện tượng gì? Phân tích đầy đủ nhất

Bạn đã từng nghe nhiều đến ứng dụng của quang điện trở trong các thiết bị công nghiệp, máy móc nhưng vẫn chưa hiểu rõ cách hoạt động của linh kiện này? Bài viết dưới đây sẽ giúp bạn hiểu chi tiết hơn về nguyên tắc hoạt động của quang điện trở dựa vào cái gì, ưu nhược điểm và các ứng dụng thực tế của quang điện trở trong đời sống và sản xuất.

1/ Nguyên tắc hoạt động của quang điện trở dựa vào hiện tượng quang điện trong

Nguyên tắc hoạt động của quang điện trở dựa vào sự thay đổi điện trở theo cường độ ánh sáng, một đặc tính độc đáo nhờ hiện tượng quang điện trong. Hiểu rõ cơ chế này giúp người dùng tối ưu hóa việc sử dụng linh kiện trong các ứng dụng thực tế.

1.1 Định nghĩa hiện tượng quang điện trong là gì?

Hiện tượng quang điện trong là quá trình trong đó các photon ánh sáng tác động lên vật liệu bán dẫn, làm giải phóng các hạt dẫn điện (electron hoặc lỗ trống) từ dải hóa trị lên dải dẫn. Không giống hiện tượng quang điện ngoài (photon làm bắn electron ra khỏi bề mặt vật liệu), hiện tượng quang điện trong chỉ xảy ra bên trong vật liệu, tạo ra các cặp electron-lỗ trống mà không làm mất electron ra môi trường bên ngoài.

1.2 Cơ chế giải phóng hạt tải điện khi có ánh sáng chiếu vào

Nguyên tắc hoạt động của quang điện trở dựa vào hiện tượng quang điện do. Do đó, khi không có ánh sáng, quang điện trở có rất ít electron tự do nằm trong vùng dẫn. Hầu hết electron đều bị ràng buộc chặt trong liên kết hóa học của tinh thể bán dẫn, nằm trong vùng hóa trị. Điều này giải thích tại sao quang điện trở có điện trở cao trong điều kiện tối.

Khi ánh sáng chiếu vào quang điện trở:

1. Photon ánh sáng truyền năng lượng cho electron trong vùng hóa trị
2. Nếu năng lượng nhận được đủ lớn (lớn hơn năng lượng vùng cấm), electron sẽ vượt qua vùng cấm và nhảy lên vùng dẫn
3. Electron trong vùng dẫn trở thành electron tự do, có khả năng di chuyển trong tinh thể và tham gia vào quá trình dẫn điện
4. Đồng thời, sự chuyển dịch của electron để lại các “lỗ trống” (hole) trong vùng hóa trị, cũng có khả năng tham gia vào quá trình dẫn điện
5. Sự gia tăng số lượng hạt tải điện (electron tự do và lỗ trống) làm tăng độ dẫn điện, hay nói cách khác là làm giảm điện trở của vật liệu

1.3 Chi tiết nguyên tắc hoạt động của quang điện trở

Nguyên tắc hoạt động của quang điện trở dựa vào sự thay đổi điện trở tương ứng với cường độ ánh sáng. Cụ thể:

• Trong điều kiện tối: Số lượng hạt tải điện tự nhiên rất thấp, chủ yếu do sự ion hóa nhiệt tạo ra. Kết quả là điện trở của linh kiện đạt giá trị cao nhất (có thể lên đến hàng megaohm).
• Khi có ánh sáng chiếu vào: Quá trình quang điện trong xảy ra, tạo ra các cặp electron-lỗ trống. Số lượng hạt tải điện tăng lên tỷ lệ thuận với cường độ ánh sáng. Điện trở của linh kiện giảm xuống, có thể chỉ còn vài trăm ohm khi ánh sáng đủ mạnh.

Gợi ý cho bạn: Kết quả điện trở cách điện bao nhiêu là đạt

2/ Các đặc tính và phân loại quang điện trở

Hiểu rõ nguyên tắc hoạt động của quang điện trở dựa vào sự thay đổi điện trở bạn cũng sẽ nắm được các đặc tính và phân loại các loại quang điện này.

2.1 Các đặc tính kỹ thuật quan trọng của quang điện trở

Quang điện trở có nhiều đặc tính độc đáo như:

• Độ nhạy ánh sáng: Quang điện trở có độ nhạy cao với ánh sáng, với điện trở thay đổi từ vài Ω (ánh sáng mạnh) đến vài MΩ (bóng tối).
• Phạm vi bước sóng: Tùy thuộc vào vật liệu, quang điện trở nhạy với các vùng ánh sáng khác nhau, như ánh sáng khả kiến (CdS, CdSe) hoặc hồng ngoại (PbS, InSb).
• Thời gian đáp ứng: Thời gian để quang điện trở thay đổi điện trở khi ánh sáng thay đổi, thường từ vài mili giây đến vài giây, tùy thuộc vào vật liệu và điều kiện môi trường.
• Công suất định mức: Quang điện trở có giới hạn công suất thấp, thường dưới 500 mW, để tránh hư hỏng do nhiệt.
• Nhiệt độ hoạt động: Hiệu suất của quang điện trở có thể bị ảnh hưởng bởi nhiệt độ, đặc biệt khi hoạt động trong môi trường khắc nghiệt

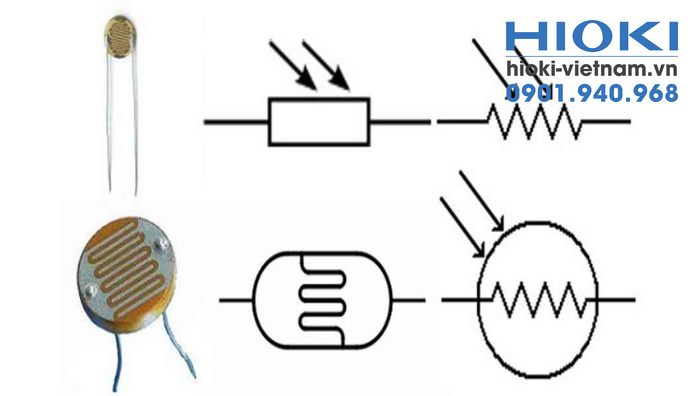

2.2 Phân loại quang điện trở

Quang điện trở được phân loại chủ yếu dựa trên vật liệu chế tạo tác động đến nguyên tắc hoạt động của quang điện trở.

• Quang điện trở Cadmium Sulfide (CdS): Phổ biến nhất, nhạy với ánh sáng khả kiến, đặc biệt là ánh sáng xanh lá và vàng. Thường được sử dụng trong các ứng dụng đo sáng và điều khiển chiếu sáng tự động.
• Quang điện trở Cadmium Selenide (CdSe): Nhạy với ánh sáng đỏ và hồng ngoại gần, có thời gian đáp ứng nhanh hơn CdS.
• Quang điện trở Lead Sulfide (PbS): Nhạy với bức xạ hồng ngoại, thường được sử dụng trong các cảm biến hồng ngoại và thiết bị đo nhiệt từ xa.
• Quang điện trở Indium Antimonide (InSb): Nhạy với bức xạ hồng ngoại trung bình và xa, được sử dụng trong các ứng dụng quân sự và khoa học.

3/ Ưu nhược điểm và ứng dụng của quang điện trở

Từ nguyên tắc hoạt động của quang điện trở dựa vào sự thay đổi điện trở bạn sẽ hiểu được ưu điểm và hạn chế của quang điện trở. Từ đó giúp kỹ sư và người sử dụng có thể ứng dụng chúng hiệu quả trong các thiết kế và hệ thống thực tế.

3.1 Ưu điểm

Quang điện trở được sử dụng rộng rãi nhờ các ưu điểm sau:

• Cấu trúc đơn giản: Quang điện trở có cấu tạo đơn giản, dễ sản xuất và chi phí thấp.
• Độ nhạy cao: Có thể phát hiện sự thay đổi nhỏ về cường độ ánh sáng.
• Dải điện trở rộng: Điện trở có thể thay đổi từ vài trăm ohm đến hàng megaohm, cho phép ứng dụng trong nhiều mạch khác nhau.
• Không cần nguồn cấp riêng: Có thể hoạt động như một thành phần thụ động trong mạch.
• Xử lý công suất cao: Một số loại quang điện trở có thể xử lý dòng điện và điện áp tương đối lớn.

3.2 Nhược điểm

Bên cạnh ưu điểm, quang điện trở còn có một số nhược điểm như:

• Thời gian đáp ứng chậm: So với photodiode hoặc phototransistor, quang điện trở có thời gian đáp ứng chậm hơn, không phù hợp cho các ứng dụng đòi hỏi tốc độ cao.
• Không tuyến tính: Mối quan hệ giữa cường độ ánh sáng và điện trở không hoàn toàn tuyến tính.
• Ảnh hưởng bởi nhiệt độ: Đặc tính của quang điện trở thay đổi theo nhiệt độ môi trường.
• Hiện tượng lão hóa: Hiệu suất có thể giảm theo thời gian do tiếp xúc với ánh sáng mạnh hoặc nhiệt độ cao.
• Thay đổi từ mẫu này sang mẫu khác: Ngay cả cùng loại, các quang điện trở có thể có đặc tính khác nhau đáng kể.

Tham khảo: Tiêu chuẩn đo điện trở cách điện an toàn

4/ Các ứng dụng phổ biến của quang điện trở trong đời sống và kỹ thuật

Từ nguyên tắc hoạt động của quang điện trở dựa vào sự thay đổi điện trở bạn có thể nhận thấy rằng quang điện trở có thể được ứng dụng phổ biến như:

• Hệ thống chiếu sáng tự động: Đèn đường, đèn sân vườn tự động bật khi trời tối và tắt khi trời sáng.
• Điều khiển độ sáng màn hình: Tự động điều chỉnh độ sáng màn hình thiết bị điện tử theo môi trường xung quanh.
• Máy đo ánh sáng (Photometer): Đo cường độ ánh sáng trong nhiếp ảnh, kiến trúc và nông nghiệp.
• Hệ thống báo động và an ninh: Phát hiện chuyển động dựa trên sự thay đổi ánh sáng.
• Công tắc tranh ánh sáng (Light activated switches): Kích hoạt thiết bị khi có ánh sáng hoặc khi ánh sáng bị chặn.
• Máy đếm đối tượng và điều khiển dây chuyền sản xuất: Phát hiện sự gián đoạn của tia sáng khi đối tượng đi qua.

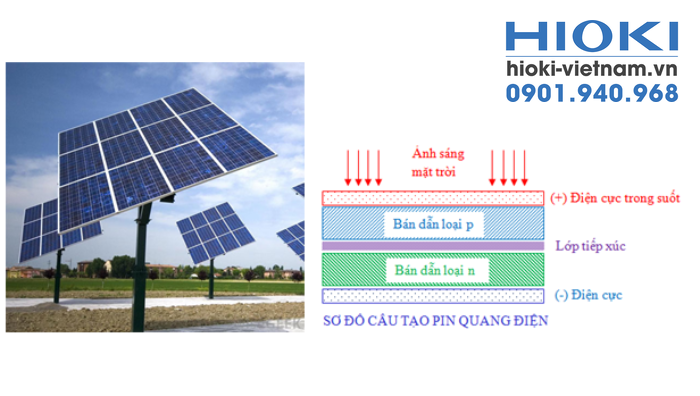

• Thu thập năng lượng mặt trời: Điều khiển hệ thống thu thập năng lượng mặt trời để đạt hiệu suất tối ưu.
• Thiết bị y tế: Đo độ đục của dung dịch hoặc phát hiện thay đổi màu sắc trong xét nghiệm.

5/ Đồng hồ vạn năng giúp đo quang điện trở và nhiều linh kiện khác

Nắm được nguyên tắc hoạt động của quang điện trở dựa vào sự thay đổi điện trở, bạn sẽ hiểu rõ thông số này hoàn toàn có thể sử dụng đồng hồ vạn năng để đo. Việc sở hữu một thiết bị chất lượng cao giúp đảm bảo kết quả đo chính xác và an toàn.

5.1 Vì sao nên sở hữu một chiếc đồng hồ vạn năng

Chọn đồng hồ vạn năng để đo quang điện trở sẽ có nhiều ưu điểm như:

• Đa năng và tiện lợi: Đồng hồ vạn năng có thể đo điện áp, dòng điện, điện trở, điện dung và nhiều thông số khác chỉ trong một thiết bị nhỏ gọn.
• Chẩn đoán sự cố nhanh chóng: Giúp xác định nhanh chóng các vấn đề trong mạch điện như đứt mạch, chập mạch, linh kiện hỏng.
• Kiểm tra linh kiện: Đo đặc tính của các linh kiện như điện trở, tụ điện, diode, transistor trước khi lắp vào mạch.
• An toàn khi làm việc: Các đồng hồ vạn năng chất lượng cao được thiết kế với các tính năng bảo vệ giúp người dùng tránh các nguy hiểm từ điện.
• Tiết kiệm chi phí và thời gian: Thay vì phải mua nhiều thiết bị đo khác nhau, chỉ cần một đồng hồ vạn năng có thể thực hiện đa dạng phép đo.

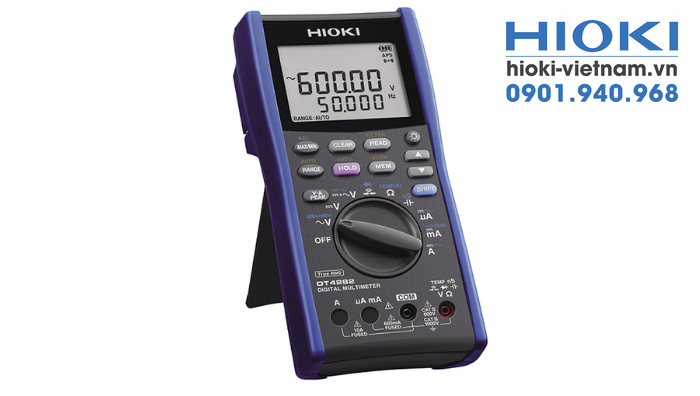

5.5 Tiêu chí chọn đồng hồ vạn năng đo quang điện trở

Khi lựa chọn đồng hồ vạn năng để đo quang điện trở, cần chú ý các tiêu chí sau:

• Dải đo điện trở rộng: Quang điện trở có thể có giá trị từ vài trăm ohm đến hàng megaohm, vì vậy đồng hồ cần có dải đo rộng để bao quát đầy đủ.
• Độ chính xác cao: Đồng hồ có độ chính xác cao (±0.5% hoặc tốt hơn) sẽ cho kết quả đo đáng tin cậy.
• Tính năng đo tự động (Auto-ranging): Giúp chọn thang đo phù hợp tự động, tránh làm hỏng đồng hồ hoặc linh kiện khi đo sai thang.
• Màn hình hiển thị rõ nét: Màn hình LCD lớn với đèn nền giúp đọc kết quả dễ dàng trong nhiều điều kiện ánh sáng khác nhau.
• Độ bền và độ tin cậy: Chọn các thương hiệu uy tín như Hioki, Fluke, Keysight, đảm bảo độ bền và độ tin cậy lâu dài.

6/ Địa chỉ mua đồng hồ vạn năng Hioki chính hãng.

Khi tìm kiếm đồng hồ vạn năng chất lượng cao để đo quang điện trở và các linh kiện điện tử khác, Hioki là thương hiệu đáng tin cậy với hơn 85 năm kinh nghiệm trong lĩnh vực thiết bị đo lường điện tử. Để đảm bảo mua đúng hàng chính hãng, bạn nên đến Hioki Việt Nam, nhà phân phối chính thức tại Việt Nam, nơi cung cấp đầy đủ các dòng sản phẩm từ cơ bản đến chuyên nghiệp, kèm theo chính sách bảo hành chính hãng, hỗ trợ kỹ thuật tận tình và hướng dẫn sử dụng chi tiết.

Mua sắm tại Hioki Việt Nam giúp bạn yên tâm về nguồn gốc xuất xứ, tránh hàng nhái kém chất lượng. Đồng hồ vạn năng Hioki được đánh giá cao nhờ độ bền vượt trội, độ chính xác cao và thiết kế thông minh, đặc biệt phù hợp khi làm việc với các linh kiện nhạy cảm như quang điện trở.

Một số dòng đồng hồ vạn năng đang được ưa chuộng hiện nay:

• Kyoritsu 1030: Thiết kế nhỏ gọn, dễ sử dụng; phù hợp với các công việc đo điện cơ bản hằng ngày.
• Kyoritsu 1019R: Tự động chọn thang đo, tích hợp nhiều chức năng đo trong một thiết bị tiện dụng.
• Hioki 3246-60: Dạng bút siêu mỏng, chuyên đo điện áp AC/DC nhanh chóng và chính xác.
• Hioki 3244-60: Nhỏ gọn, có thể bỏ túi; lý tưởng cho các công việc bảo trì và sửa chữa điện nhẹ.
• Hioki DT4223: Đo chính xác điện áp, dòng, điện trở; thiết kế chống sốc và chịu va đập tốt.
• Hioki DT4224: Nâng cấp từ DT4223, thêm chức năng đo tần số và kiểm tra diode, phù hợp cho kỹ thuật viên chuyên sâu.

Nguyên tắc hoạt động của quang điện trở dựa vào hiện tượng quang điện, cho phép linh kiện thay đổi điện trở theo cường độ ánh sáng chiếu vào. Để đảm bảo đo đạc chính xác và kiểm soát chất lượng, bạn nên sử dụng các thiết bị đo uy tín như đồng hồ vạn năng từ Hioki Việt Nam. Hy vọng bài viết đã giúp bạn hiểu rõ hơn về quang điện trở và cách ứng dụng hiệu quả trong thực tế!
