RM3546 kiểm tra điện trở mối hàn pin như thế nào?

RM3546 kiểm tra điện trở mối hàn pin với độ phân giải đến 1 nΩ, cho phép phát hiện những thay đổi rất nhỏ tại busbar, điện cực và các vị trí kết nối dòng lớn trong battery module hoặc battery pack. Thiết bị được HIOKI tối ưu cho dây chuyền sản xuất pin EV và hệ thống lưu trữ năng lượng ESS, nơi kết quả đo cần duy trì ổn định ngay cả khi nhiệt độ tại mối hàn thay đổi nhanh sau công đoạn gia công.
Nhờ các chức năng A-TC, A-OVC, ACP cùng khả năng kết nối PLC và mở rộng nhiều kênh, RM3546 hỗ trợ thiết lập PASS/FAIL, giảm thời gian chờ và quản lý chất lượng mối hàn bằng dữ liệu định lượng.

Hioki RM3546 là thiết bị gì?

Hioki RM3546 là máy đo điện trở để bàn có độ chính xác cao, được phát triển chuyên biệt cho hoạt động kiểm tra điện trở thấp trên dây chuyền sản xuất. Thiết bị có 13 thang đo, phạm vi từ 1000 µΩ đến 1000 MΩ và độ phân giải tốt nhất đạt 1 nΩ tại thang 1000 µΩ.
Khác với thiết bị đo điện trở thông thường, RM3546 tập trung vào khả năng phát hiện các thay đổi rất nhỏ tại vị trí hàn và kết nối dẫn dòng lớn. Kết quả đo có thể được sử dụng để thiết lập giới hạn PASS/FAIL, phân loại sản phẩm và truy xuất chất lượng theo từng điểm hàn.
RM3546 hỗ trợ dòng đo tối đa 1 A, tốc độ tham khảo khoảng 2,3 ms ở chế độ FAST và nhiều giao tiếp phục vụ tự động hóa. Người dùng có thể xem đầy đủ cấu hình tại trang thiết bị đo điện trở Hioki RM3546.

Vì sao cần kiểm tra điện trở mối hàn pin?

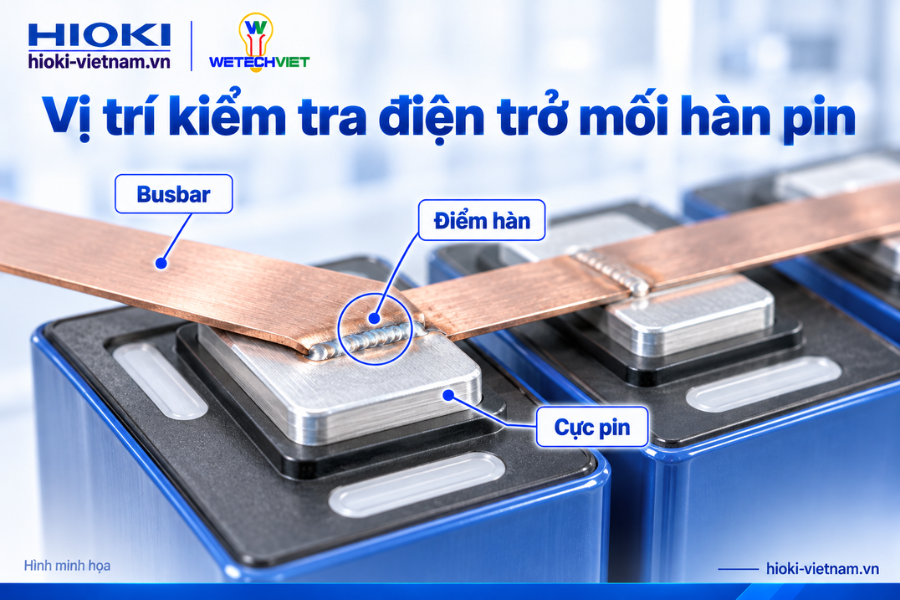

Trong battery module và battery pack, các cell pin thường được kết nối với nhau bằng busbar thông qua phương pháp hàn laser, hàn điện trở hoặc hàn siêu âm. Chất lượng của từng điểm hàn ảnh hưởng đến khả năng truyền dòng điện giữa các cell.
Khi mối hàn không đạt yêu cầu, diện tích tiếp xúc thực tế có thể nhỏ hơn thiết kế hoặc xuất hiện khuyết tật bên trong vùng liên kết. Điện trở tại vị trí nàay thường tăng lên, kéo theo tổn hao công suất và mức phát nhiệt cao hơn khi dòng điện lớn chạy qua.

Điện trở của mối hàn busbar thường chỉ nằm trong khoảng từ 10 µΩ đến 100 µΩ. Vì giá trị cần đo rất nhỏ, đồng hồ vạn năng thông thường khó phát hiện chính xác sự khác biệt giữa mối hàn tốt và mối hàn có dấu hiệu bất thường.
Đây là lý do dây chuyền sản xuất cần sử dụng thiết bị đo điện trở giá trị nhỏ có độ phân giải và độ lặp lại phù hợp.

Những công nghệ nổi bật trên RM3546

Độ phân giải 1 nΩ dành cho điện trở rất thấp

Hioki RM3546 được trang bị thang đo 1000 µΩ với độ phân giải 1 nΩ. Khả năng này giúp thiết bị nhận biết những thay đổi nhỏ về điện trở và hỗ trợ xây dựng tiêu chuẩn phân loại mối hàn theo dữ liệu thực tế.
Khi một mối hàn không đủ chắc chắn, có khe hở hoặc diện tích tiếp xúc thấp, điện trở có thể cao hơn mẫu đạt yêu cầu. RM3546 đo giá trị này và so sánh với giới hạn đã cài đặt để đưa ra kết quả PASS hoặc FAIL.
Tuy nhiên, độ phân giải cao chỉ phát huy hiệu quả khi đầu đo, fixture, dây dẫn và điều kiện tiếp xúc được thiết kế phù hợp. Hệ thống cần sử dụng phương pháp đo 4 dây để hạn chế ảnh hưởng của điện trở dây đo và điện trở tiếp xúc đến kết quả.
Nếu cần tìm hiểu thêm về các phương pháp và thiết bị đo, người đọc có thể tham khảo bài đồng hồ đo điện trở có mấy loại, cách dùng và lỗi thường gặp.

A-TC bù ảnh hưởng của nhiệt độ sau khi hàn

Điện trở của vật liệu kim loại thay đổi theo nhiệt độ. Ngay sau công đoạn hàn, khu vực cần kiểm tra vẫn còn nóng và nhiệt độ có thể giảm nhanh trong thời gian ngắn.
Nếu đo trực tiếp mà không hiệu chỉnh, hai mối hàn có chất lượng tương đương nhưng được kiểm tra tại hai mức nhiệt khác nhau có thể cho kết quả không giống nhau. Điều này làm dữ liệu phân tán và gây khó khăn khi xác lập ngưỡng PASS/FAIL.

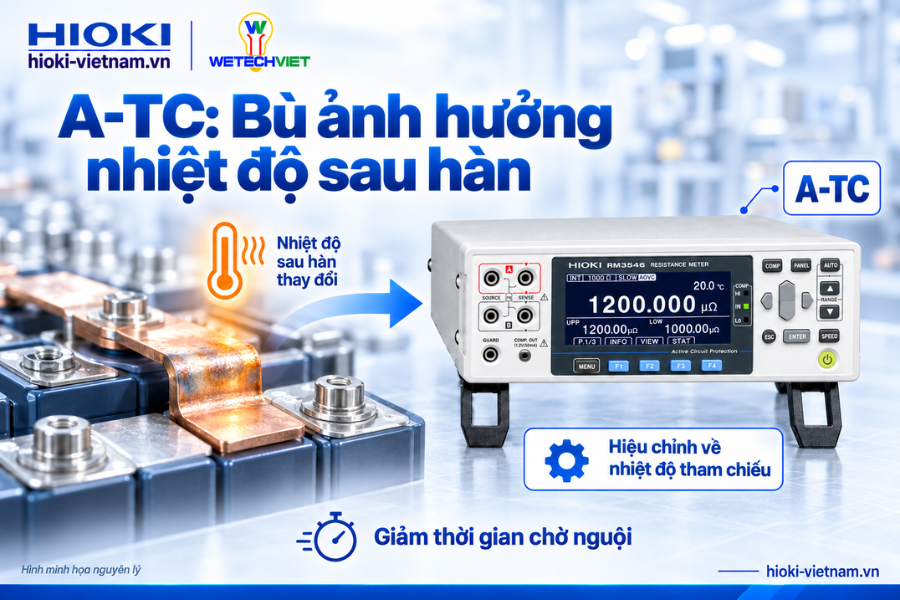

A-TC, viết tắt của Advanced Temperature Correction, cho phép RM3546 đo đồng thời nhiệt độ và điện trở của đối tượng. Thiết bị hiệu chỉnh kết quả về điện trở tại nhiệt độ tham chiếu theo thời gian thực.
Nhờ đó, dây chuyền có thể thực hiện phép đo sớm hơn sau công đoạn hàn, giảm thời gian chờ sản phẩm nguội và góp phần rút ngắn takt time.

A-OVC giảm ảnh hưởng của điện áp lệch

Khi đo điện trở ở mức micro-ohm hoặc nano-ohm, sức điện động nhiệt phát sinh tại các điểm tiếp xúc giữa những vật liệu kim loại khác nhau có thể gây ra sai số đáng kể. Điện áp lệch trong dây đo, relay hoặc hệ thống chuyển mạch cũng khiến kết quả dao động.
A-OVC, hay Advanced Offset Voltage Compensation, tự động bù sức điện động nhiệt và điện áp lệch trong hệ thống. Chức năng này giúp giảm độ phân tán của kết quả và khai thác hiệu quả khả năng đo ở độ phân giải 1 nΩ.
A-OVC đặc biệt hữu ích đối với dây chuyền kiểm tra liên tục, sử dụng nhiều relay hoặc hoạt động trong môi trường có nhiệt độ thay đổi.

ACP bảo vệ thiết bị trước điện áp DC 60 V

Trong quá trình kiểm tra battery module hoặc pack pin, đầu đo có thể vô tình tiếp xúc với cực đang mang điện. Việc đấu nối sai có thể làm hỏng mạch đo, gây gián đoạn dây chuyền và phát sinh chi phí sửa chữa.
RM3546 được trang bị ACP, viết tắt của Active Circuit Protection. Khi phát hiện đầu vào quá mức, hệ thống bảo vệ được kích hoạt để hạn chế ảnh hưởng đến thiết bị.
ACP hỗ trợ bảo vệ RM3546 trước điện áp lên đến DC 60 V, giúp giảm nguy cơ hỏng hóc do thao tác sai hoặc đầu đo tiếp xúc nhầm với cực pin đang mang điện.

RM3546 tích hợp vào dây chuyền tự động như thế nào?

Hioki RM3546 hỗ trợ LAN, USB, RS-232C và EXT I/O, cho phép kết nối với PLC, máy tính công nghiệp, bộ điều khiển hoặc phần mềm thu thập dữ liệu.
Bộ so sánh tích hợp có thể đánh giá kết quả theo giới hạn cài đặt trước và xuất tín hiệu PASS/FAIL. Các chức năng kiểm tra tiếp xúc, thời gian trễ, tính trung bình, lưu điều kiện đo và giám sát trạng thái truyền nhận lệnh cũng hỗ trợ hoạt động kiểm tra tự động.

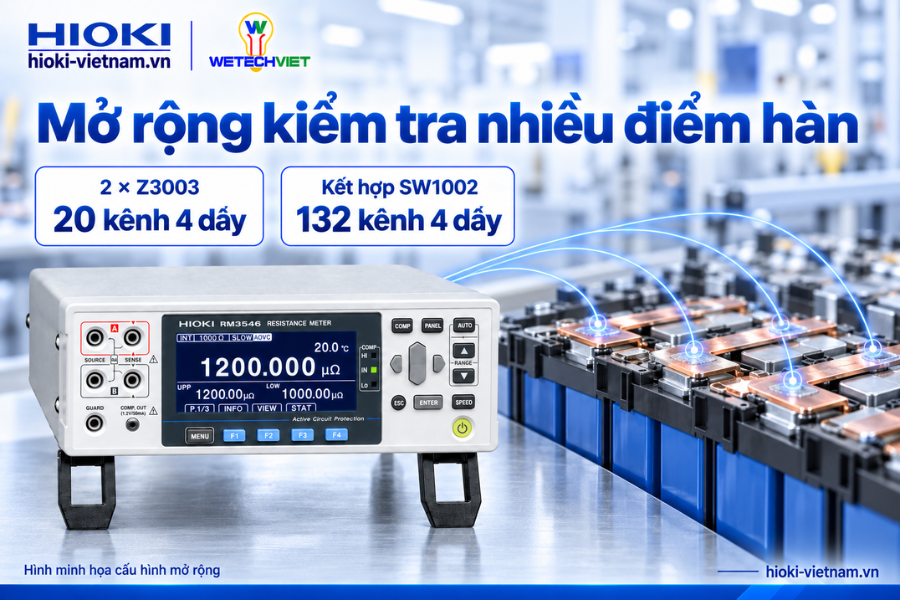

Khi cần đo nhiều vị trí, RM3546 có thể lắp tối đa hai multiplexer Z3003, hỗ trợ đến 20 kênh theo phương pháp 4 dây. Nếu kết hợp với Switch Mainframe SW1002, hệ thống có thể mở rộng đến 132 kênh 4 dây.
Thiết bị còn hỗ trợ điện trở đường dẫn tối đa 9 Ω trong điều kiện đo phù hợp. Khả năng này giúp kỹ sư linh hoạt hơn khi kéo dài cáp, bố trí máy cách xa fixture hoặc thiết kế hệ thống sử dụng nhiều relay chuyển mạch.

Thông số chính của Hioki RM3546

Độ chính xác, tốc độ và điện trở đường dẫn cho phép phụ thuộc vào thang đo, chế độ vận hành và điều kiện cấu hình thực tế.

RM3546 phù hợp với ứng dụng nào?

RM3546 phù hợp với những hệ thống cần kiểm tra điện trở rất thấp và yêu cầu độ lặp lại cao, tiêu biểu như:

• Kiểm tra điện trở mối hàn busbar trên battery module.
• Kiểm tra điểm hàn trong battery pack xe điện.
• Đánh giá kết nối dẫn dòng lớn trong hệ thống ESS.
• Kiểm tra chất lượng hàn laser, hàn điện trở và hàn siêu âm.
• Đo điện trở tại nhiều vị trí bằng multiplexer.
• Tích hợp trạm đo tự động với PLC và cơ chế PASS/FAIL.

Nếu nhu cầu chủ yếu là đo điện trở thấp trên motor, biến áp, relay, connector hoặc linh kiện điện tử, doanh nghiệp có thể tham khảo thêm máy đo điện trở Hioki RM3545A. RM3546 phù hợp hơn khi bài toán tập trung vào chất lượng mối hàn pin, bù nhiệt ngay sau hàn và bảo vệ thiết bị trong dây chuyền battery.

Có nên lựa chọn RM3546 cho dây chuyền sản xuất pin?

RM3546 là lựa chọn đáng cân nhắc khi doanh nghiệp muốn chuyển từ kiểm tra ngoại quan sang quản lý chất lượng mối hàn bằng dữ liệu điện trở. Độ phân giải 1 nΩ giúp phát hiện những thay đổi nhỏ, trong khi A-TC và A-OVC hỗ trợ giảm ảnh hưởng của nhiệt độ và điện áp lệch.
Khả năng bảo vệ ACP, kết nối hệ thống tự động và mở rộng nhiều kênh giúp RM3546 đáp ứng yêu cầu vận hành liên tục trong sản xuất battery module, battery pack, pin EV và hệ thống ESS.
Do đầu đo không được cung cấp kèm thân máy, cấu hình hoàn chỉnh cần được lựa chọn theo hình dạng đối tượng, số điểm đo, chiều dài dây, phương án chuyển mạch và takt time của dây chuyền.
Để lựa chọn RM3546, probe, multiplexer và fixture phù hợp, khách hàng có thể liên hệ đội ngũ kỹ thuật HIOKI Việt Nam:
HIOKI VIỆT NAM – Phân phối bởi: CÔNG TY TNHH KỸ THUẬT WETECH VIỆT
Hotline: Mr Lâm – 0901.940.968
