Vòng màu điện trở và ý nghĩa: Cẩm nang cơ bản cho người mới học điện tử

Khi bắt đầu học điện tử, khái niệm vòng màu điện trở thường khiến nhiều bạn mới cảm thấy bối rối. Đây là hệ thống ký hiệu màu sắc được in trực tiếp lên thân điện trở để biểu thị giá trị điện trở, hệ số nhân và sai số. Việc nắm vững cách đọc vòng màu sẽ giúp bạn xác định chính xác thông số linh kiện, tránh nhầm lẫn trong quá trình lắp ráp hoặc sửa chữa mạch điện.

1/ Vòng màu điện trở là gì?

Vòng màu điện trở là các dải màu sơn được in trên thân điện trở nhằm quy định giá trị điện trở và độ sai số của linh kiện. Mỗi màu sắc sẽ tương ứng với một con số cụ thể. Thay vì in trực tiếp con số (vốn sẽ rất khó đọc trên linh kiện nhỏ), nhà sản xuất sử dụng hệ thống mã màu để giúp người dùng dễ dàng nhận biết.

Vòng màu điện trở thông thường có thể có 3, 4, 5 hoặc 6 vòng màu tùy thuộc vào độ chính xác và các thông số kỹ thuật yêu cầu. Điện trở 3 vòng màu là loại cơ bản nhất với dung sai ±20%, thường được sử dụng trong các ứng dụng không yêu cầu độ chính xác cao.

Điện trở 4 vòng màu có dung sai tốt hơn (±5% hoặc ±10%) và là loại phổ biến nhất trong các mạch điện tử thông thường. Điện trở 5 vòng màu có độ chính xác cao hơn (±1%, ±2%) được sử dụng trong các mạch đo lường chính xác. Điện trở 6 vòng màu bổ sung thêm thông tin về hệ số nhiệt độ, phù hợp cho các ứng dụng công nghiệp.

Đọc thêm: Công Thức Tính Điện Trở Song Song: Bí Quyết Tính Nhanh & Chính Xác

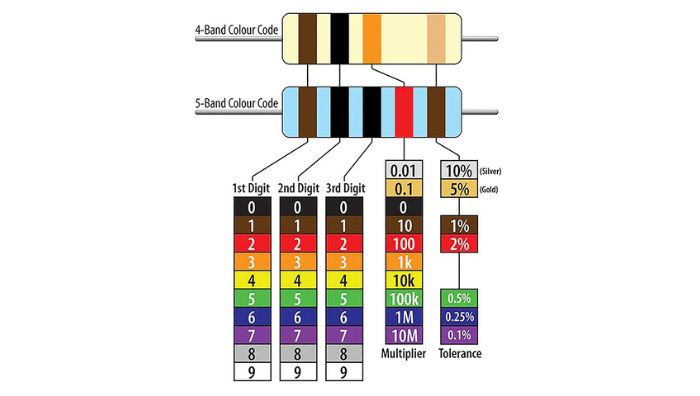

2/ Cấu tạo và ý nghĩa của các vòng màu điện trở

Bảng màu vòng màu điện trở được quy định theo tiêu chuẩn quốc tế IEC 60062, đảm bảo tính thống nhất toàn cầu trong việc mã hóa giá trị điện trở. Mỗi màu sắc từ 0 đến 9 được gán một con số cụ thể, và những màu sắc này được chọn lựa cẩn thận để tránh nhầm lẫn ngay cả khi quan sát trong điều kiện ánh sáng khác nhau.

Hệ thống màu sắc này không chỉ áp dụng cho điện trở mà còn được sử dụng rộng rãi cho các linh kiện điện tử khác như cuộn cảm, tụ điện, và các bộ mã hóa số. Việc nắm vững bảng màu này sẽ giúp bạn làm việc hiệu quả với hầu hết các linh kiện điện tử thụ động.

Bảng màu vòng màu điện trở chuẩn bao gồm 10 màu cơ bản: Đen (0), Nâu (1), Đỏ (2), Cam (3), Vàng (4), Xanh lục (5), Xanh dương (6), Tím (7), Xám (8), Trắng (9). Ngoài ra còn có các màu đặc biệt cho dung sai như Vàng gold (±5%), Bạc silver (±10%), và không màu (±20%).

Thông thường, một điện trở sẽ có từ 4 đến 5 vòng màu. Mỗi vòng có ý nghĩa riêng, cụ thể như sau:

• Vòng 1 & Vòng 2: Thể hiện hai chữ số đầu tiên của giá trị điện trở.
• Vòng 3 (hoặc vòng 4 nếu là điện trở 5 vòng): Biểu thị hệ số nhân, giúp xác định giá trị thực của điện trở.
• Vòng 4 (hoặc vòng 5 nếu là điện trở 5 vòng): Cho biết sai số (dung sai) của điện trở, tức là độ lệch cho phép so với giá trị danh định.

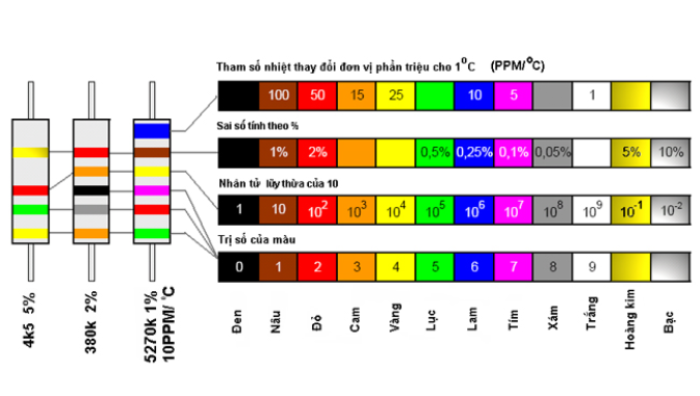

Bảng tra cứu chi tiết các màu sắc

Tham khảo: Tiêu chuẩn đo điện trở cách điện an toàn

3/ Hướng dẫn cách đọc vòng màu điện trở chi tiết

Vòng màu điện trở là hệ thống mã hóa giúp xác định giá trị, dung sai và đôi khi cả hệ số nhiệt độ của điện trở. Việc đọc đúng các vòng màu là kỹ năng cơ bản mà bất kỳ người học điện tử nào cũng cần nắm.

Bước 1: Xác định chiều đọc chính xác

Việc xác định chiều đọc đúng là bước quan trọng nhất trong quá trình đọc vòng màu điện trở. Có một số phương pháp để xác định chiều đọc chính xác mà bạn cần nắm vững.

• Dựa vào vòng dung sai: Thường có màu vàng (gold), bạc (silver) hoặc một số màu đặc biệt khác, đặt cách xa các vòng còn lại và nằm ở bên phải.
• Dựa vào khoảng cách: Các vòng giá trị nằm sát nhau, trong khi vòng dung sai đứng riêng một mình.
• Dựa vào logic: Vòng đầu tiên không bao giờ là số 0 (đen). Nếu thấy màu đen ở đầu, có thể bạn đang đọc ngược.
• Kiểm tra bằng dãy chuẩn: Sau khi đọc, nếu giá trị không khớp dãy E12/E24, hãy thử đọc lại theo chiều ngược.

Bước 2: Đọc giá trị chính xác từng vòng

Sau khi đã xác định được chiều đọc đúng, bạn tiến hành đọc từng vòng màu điện trở theo thứ tự từ trái sang phải (hoặc từ đầu không có vòng dung sai đến đầu có vòng dung sai).

Đối với điện trở 4 vòng màu:

• Vòng 1: Đọc màu và ghi lại chữ số tương ứng (hàng chục)
• Vòng 2: Đọc màu và ghi lại chữ số tương ứng (hàng đơn vị)
• Vòng 3: Đọc màu để xác định hệ số nhân (số lượng số 0 thêm vào)
• Vòng 4: Đọc màu để xác định dung sai

Ví dụ thực tế: Điện trở có các vòng màu lần lượt là Đỏ-Tím-Nâu-Vàng Gold

• Vòng 1 (Đỏ): 2
• Vòng 2 (Tím): 7
• Vòng 3 (Nâu): ×10 (thêm 1 số 0)
• Vòng 4 (Vàng Gold): ±5%
• Kết quả: 270Ω ±5%

Đối với điện trở 5 vòng màu:

• Vòng 1, 2, 3: Ba chữ số có nghĩa
• Vòng 4: Hệ số nhân
• Vòng 5: Dung sai

Bước 3: Xác định sai số và ý nghĩa thực tế

Sau khi đã tính được giá trị danh định của vòng màu điện trở, việc xác định chính xác sai số cho phép rất quan trọng để hiểu được khoảng giá trị thực tế mà điện trở có thể có.

• Cách tính khoảng giá trị thực tế: Nếu bạn có điện trở 1000Ω ±5%, nghĩa là giá trị thực tế có thể dao động từ 950Ω đến 1050Ω. Công thức tính: Giá trị min = Giá trị danh định × (1 – sai số%), Giá trị max = Giá trị danh định × (1 + sai số%).
• Ý nghĩa trong thực tế: Sai số này rất quan trọng khi thiết kế mạch. Trong mạch phân áp chính xác, bạn cần điện trở có sai số thấp (±1% hoặc ±2%). Trong mạch LED đơn giản, điện trở ±10% hoặc ±20% có thể chấp nhận được.
• Lưu ý đặc biệt: Sai số này được đo ở điều kiện chuẩn (thường là 25°C). Trong thực tế, giá trị điện trở còn thay đổi theo nhiệt độ với hệ số nhiệt độ được chỉ ra bằng vòng màu thứ 6 (nếu có).

Hiểu và đọc đúng vòng màu điện trở sẽ giúp bạn xác định nhanh chóng giá trị, sai số và ứng dụng của linh kiện, từ đó tránh nhầm lẫn trong thiết kế hay sửa chữa mạch điện. Đây là kỹ năng cơ bản nhưng rất cần thiết cho bất kỳ ai học và làm việc trong lĩnh vực điện, điện tử.
