Giải mã “điện trở tương đương là gì” cùng các công thức tính mạch nối tiếp và song song

Điện trở tương đương được ứng dụng rộng rãi trong các mạch điện từ đơn giản đến phức tạp, giúp đơn giản hóa việc tính toán và phân tích mạch. Tuy nhiên không phải ai cũng hiểu rõ bản chất điện trở tương đương là gì? Bài viết này sẽ giúp bạn nắm vững khái niệm, công thức tính và ứng dụng thực tế của điện trở tương đương một cách chi tiết và dễ hiểu nhất.

1/ Điện trở tương đương là gì?

Điện trở tương đương (ký hiệu: RtdR_{td}Rtd​ hoặc ReqR_{eq}Req​) là giá trị điện trở duy nhất thay thế cho một nhóm điện trở trong mạch điện, sao cho mạch điện có cùng hiệu điện thế và cường độ dòng điện như ban đầu.

Nói cách khác, khi nhiều điện trở trong mạch được thay thế bằng một điện trở duy nhất có giá trị tương đương, thì mạch vẫn hoạt động đúng với đặc tính ban đầu. Đây là kiến thức cơ bản nhưng quan trọng khi bạn tìm hiểu về điện trở tương đương là gì.

Điện trở tương đương thường được dùng để:

• • Đơn giản hóa mạch phức tạp: Thay vì phải phân tích từng nhánh, ta có thể coi toàn bộ mạch như một điện trở duy nhất
  • Tính toán nhanh chóng: Áp dụng trực tiếp định luật Ohm để tìm dòng điện và hiệu điện thế tổng
  • Thiết kế mạch hiệu quả: Giúp kỹ sư điện tử thiết kế mạch đạt được các thông số mong muốn

• Tiết kiệm thời gian: Giảm thiểu thời gian tính toán và phân tích mạch

Ví dụ: Trong một mạch điện gồm nhiều điện trở mắc nối tiếp hoặc song song, thay vì phải tính toán từng điện trở riêng lẻ, bạn chỉ cần tìm điện trở tương đương để tính toán nhanh chóng.

Đọc thêm: Công Thức Tính Điện Trở Tương Đương: Cách Nhớ Nhanh, Dễ Hiểu và Dễ Áp Dụng

2/ Điện trở tương đương của mạch nối tiếp

Khi tìm hiểu bản chất  điện trở tương đương là gì bạn sẽ thấy rằng trong mỗi cách mắc điện trở thì bản chất của điện trở tương đương sẽ khác nhau. Trong mạch nối tiếp, các điện trở được mắc liên tiếp nhau, tạo thành một đường duy nhất để dòng điện đi qua. Các đặc điểm chính của mạch nối tiếp bao gồm:

• Dòng điện qua tất cả các điện trở đều bằng nhau: I₁ = I₂ = I₃ = … = I
• Hiệu điện thế tổng bằng tổng hiệu điện thế trên từng điện trở: U = U₁ + U₂ + U₃ + …
• Nếu một điện trở bị hỏng, toàn bộ mạch sẽ bị ngắt

Công thức tính điện trở tương đương mạch nối tiếp

Đối với mạch nối tiếp, điện trở tương đương được tính bằng tổng của tất cả các điện trở thành phần:

Rtđ = R₁ + R₂ + R₃ + … + Rn

Trong đó:

• Rtđ: Điện trở tương đương của mạch (Ω)
• R₁, R₂, R₃, …, Rn: Giá trị các điện trở thành phần (Ω)

Ví dụ 1: Cho mạch nối tiếp gồm ba điện trở R₁ = 10Ω, R₂ = 20Ω, R₃ = 30Ω. Tính điện trở tương đương.

Lời giải: Rtđ = R₁ + R₂ + R₃ = 10 + 20 + 30 = 60

3/ Điện trở tương đương của mạch song song

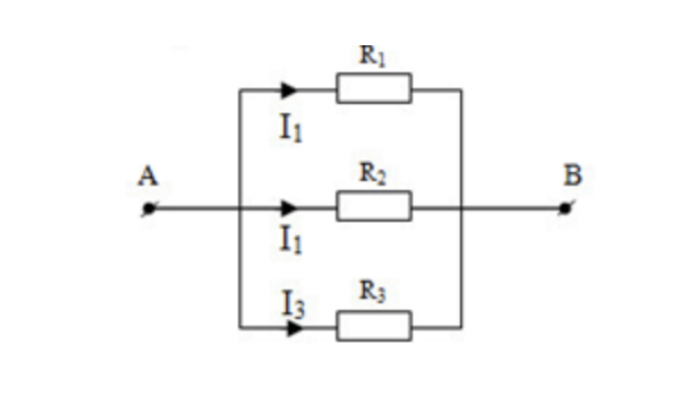

Trong mạch song song, các điện trở được mắc song song nhau, tạo ra nhiều nhánh khác nhau cho dòng điện. Các đặc điểm chính:

• Hiệu điện thế trên tất cả các nhánh đều bằng nhau: U₁ = U₂ = U₃ = … = U
• Dòng điện tổng bằng tổng dòng điện qua từng nhánh: I = I₁ + I₂ + I₃ + …
• Nếu một nhánh bị hỏng, các nhánh khác vẫn hoạt động bình thường

Công thức tính điện trở tương đương mạch song song

Đối với mạch song song, nghịch đảo điện trở tương đương bằng tổng nghịch đảo của tất cả các điện trở thành phần:

1/Rtđ = 1/R₁ + 1/R₂ + 1/R₃ + … + 1/Rn

Trường hợp đặc biệt

• Hai điện trở song song: Rtđ = (R₁ × R₂)/(R₁ + R₂)
• Nhiều điện trở bằng nhau song song: Nếu có n điện trở cùng giá trị R mắc song song: Rtđ = R/n

Ví dụ 1: Cho hai điện trở R₁ = 12Ω, R₂ = 6Ω mắc song song. Tính điện trở tương đương.

Lời giải: Rtđ = (R₁ × R₂)/(R₁ + R₂) = (12 × 6)/(12 + 6) = 72/18 = 4Ω

4/ Ứng dụng thực tế của điện trở tương đương là gì?

Hiệu điện trở tương đương là gì bạn sẽ thấy rằng đây không chỉ là kiến thức lý thuyết mà còn có nhiều ứng dụng trong thực tế, cụ thể:

• Trong thiết kế và phân tích mạch điện tử: Điện trở tương đương giúp kỹ sư rút gọn các mạch phức tạp, dễ dàng tính toán dòng điện, điện áp và công suất. Ngoài ra, nó còn hỗ trợ lựa chọn hoặc ghép các điện trở sẵn có để đạt giá trị mong muốn, cũng như đảm bảo an toàn cho mạch bằng cách xác định khả năng chịu tải.
• Trong điện dân dụng: Khi nhiều thiết bị điện hoạt động cùng lúc, điện trở tương đương giúp tính toán tổng dòng điện tiêu thụ, từ đó lựa chọn dây dẫn, aptomat và cầu dao phù hợp. Việc này không chỉ đảm bảo an toàn, tránh quá tải mà còn hỗ trợ tiết kiệm điện và hạn chế nguy cơ chập cháy.
• Trong công nghiệp: Điện trở tương đương được dùng để tính toán và kiểm soát hệ thống điện công suất lớn. Kỹ sư dựa vào đó để chọn thiết bị bảo vệ, dây dẫn, máy biến áp, đồng thời tối ưu hiệu suất của động cơ và máy móc. Nó cũng được ứng dụng trong kiểm định an toàn, tính toán dòng ngắn mạch và thiết kế hệ thống chống sét.
• Trong giáo dục và nghiên cứu: Đây là kiến thức nền tảng để học sinh, sinh viên hiểu bản chất dòng điện và mạch điện. Thông qua thí nghiệm, người học rèn luyện kỹ năng phân tích mạch, còn sinh viên ngành kỹ thuật có thể áp dụng trong nghiên cứu mạch khuếch đại, mạch lọc hay hệ thống điện tử phức tạp hơn.

Hiểu rõ điện trở tương đương là gì cùng công thức tính trong mạch nối tiếp và song song sẽ giúp bạn dễ dàng phân tích, tính toán và ứng dụng trong thực tế. Dù là trong học tập hay công việc, việc nắm chắc kiến thức này đều mang lại lợi ích quan trọng, đặc biệt khi làm việc với các thiết bị điện – điện tử.
