Bật mí các bước dùng đồng hồ đo thứ tự pha

Việc đo thứ tự các pha đúng vị trí một trong những yêu cầu quan trọng đối với bất kỳ hệ thống hoạt động của ba pha nào. Bởi vị đảm bảo quá trình truyền tải diễn ra giống mong muốn. Chính vì thế mà đồng hồ ba đo thứ tự ba pha là một thiết bị cần thiết. Hãy cùng CÔNG TY TNHH KỸ THUẬT WETECH VIỆT tìm hiểu về thiết bị này qua bài viết sau đây.

1. Thứ tự pha là gì?

Thứ tự pha được hiểu chính là thứ tự của các điện áp độc lập nhau khi chúng đạt được những giá trị cực đại tương ứng trong hệ thống của điện 3 pha. Do đó mà việc đo thứ tự pha khá cần thiết khi kết nối ba pha với động cơ điện, ổ điện hay hệ thống điện. Nhờ có sự hỗ trợ từ đồng hồ đo trình tự pha từ đó việc kết nối đúng dây giữa ba pha với bộ tải điện. Trường hợp mà trình tự pha không đúng dây thì việc hỏng hóc có thể xảy ra  với hệ thống tải ba pha.

2. Đồng hồ đo thứ tự pha là gì?

Đồng hồ đo thứ tự pha có thiết kế cầm tay khá chắc chắn. Thiết bị này có tác dụng giúp xác định chính xác thứ tự pha để phục vụ cho việc đấu dây pha trong hệ thống điện ba pha đúng hay đúng chiều của các động cơ quay motor. Mặc dù thiết bị này vận hành cũng không quá phức tạp. Tuy nhiên với những ai chưa quen thì có lẽ sẽ khá khó khăn khi sử dụng.

Gợi ý cho bạn: Tổng hợp thiết bị đo lường điện tử phổ biến hiện nay

3. Nguyên lý đo thứ tự pha

Có hai loại chính của thiết bị đo thứ tự pha: loại quay và loại tĩnh. Mỗi loại có nguyên lý hoạt động và ứng dụng riêng.

3.1 Nguyên lý hoạt động của thiết bị đo thứ tự pha loại quay

Về cơ bản, thiết bị này hoạt động dựa trên nguyên lý của động cơ không đồng bộ. Bên trong thiết bị có một đĩa quay nhẹ được kết nối với ba cuộn dây. Khi điện áp ba pha được cấp vào, từ trường quay được tạo ra, từ đó sẽ làm cho đĩa quay, chiều quay của đĩa phụ thuộc vào thứ tự pha của nguồn điện. Thông qua chiều quay của đĩa, người dùng có thể xác định được thứ tự pha.

Ưu điểm của thiết bị pha loại quay là người dùng sẽ có cái nhìn trực quan hơn, dễ quan sát và có độ tin cậy cao. Tuy nhiên loại này sẽ có kích thước lớn hơn loại tĩnh và cấu tạo phức tạp hơn.

3.2 Nguyên lý hoạt động của thiết bị đo thứ tự pha loại tĩnh

Thiết bị đo tự pha loại tĩnh được sử dụng kết hợp với các linh kiện điện tử như điện trở, tụ điện, và đèn LED để phân tích pha của điện áp. Từ đó, mạch điện tử sẽ so sánh pha của các điện áp và hiển thị kết quả thông qua đèn LED hoặc màn hình LCD.

Nguyên lí hoạt động của loại tĩnh thường sử dụng hai đèn và một cuộn cảm hoặc tụ điện.

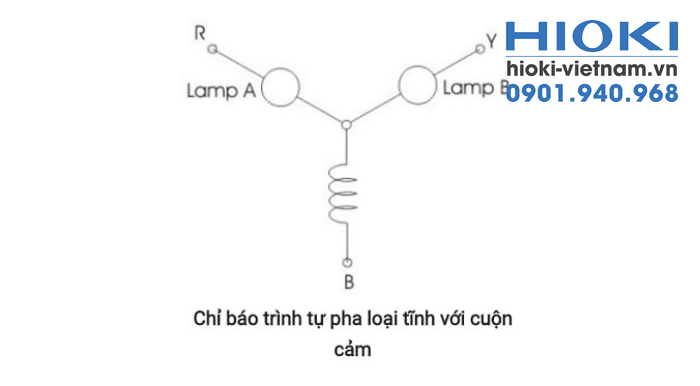

Theo đó, một đèn nối với pha R, đèn thứ hai với pha Y, và cuộn cảm hoặc tụ điện sẽ nối với pha B. Nếu cuộn cảm được sử dụng, khi thứ tự pha đúng, đèn kết nối với pha Y sẽ sáng hơn đèn pha R. Ngược lại, nếu thứ tự pha sai, đèn pha R sẽ sáng hơn.

Ưu điểm của thiết bị đo thứ tự pha loại tĩnh là kích thước nhỏ gọn, độ bền cao và có cấu tạo đơn giản. Tuy nhiên loại này có khả năng chịu tải thấp hơn loại quay và độ chính xác có thể thấp hơn.

4. Dùng đồng hồ đo thứ tự pha để xác định thứ tự pha

Đồng hồ đo thứ tự pha là thiết bị với chức năng nổi bật là xác định thứ tự pha điện chẳng hạn như là: chiều quay của động cơ,…Đồng thời cách sử dụng thiết bị này cũng tương đối đơn giản.

Bước 1: Kiểm tra khả năng hoạt động của thiết bị

Trước khi bắt đầu thực hiện quá trình đo thì đầu tiên bạn phải kiểm tra đồng hồ đo thứ tự pha có ổn định không bằng cách dùng kẹp có mỏ kẹp cá sấu để kẹp các điện áp vào dây dẫn. Sau đó tiến hành kiểm tra đèn báo đường dây có sáng đèn không.

• Trường hợp đèn thông báo sáng đèn: thì có nghĩa là đồng hồ chỉ thị pha không có vấn đề, hoạt động bình thường
• Trường hợp đèn thông báo không sáng: có nghĩa là có khả năng đồng hồ đã bị hỏng đồng nghĩa với việc là không thể tiến hành đo.

Bước 2: Kiểm tra trực tiếp của dây dẫn

Bước này thì bạn cần sử dụng kẹp điện áp để kiểm tra một dây pha. Trong thời gian này thì tác dụng của kẹp điện áp dùng để báo điện áp đường dây như sau:

• R có màu đỏ để chỉ báo RS
• S màu trắng để chỉ báo RS và chỉ báo ST
• T có màu xanh lục để chỉ báo ST

Bước 3: Thực hiện đo thứ tự pha

Tiến hành thực hiện kết nối các điện áp vào dây dẫn của mạch điện xoay chiều ba pha rồi sau đó đo như sau:

• Khi đèn báo điện áp của các dây RS và ST sáng thì tức là các dây pha đều sống.
• Nếu đèn chỉ báo thứ tự pha nhấp nháy theo thứ tự của mũi tên thì khi đó thứ tự pha kết nối đúng sẽ là RST và cùng với đó là thông báo không liên tục của tiếng bíp.

Có thể bạn cần biết: Top 9 đồng hồ vạn năng mini gọn nhẹ, đo đạt chính xác cao

4. Một số đồng hồ đo thứ tự pha tốt nhất hiện nay

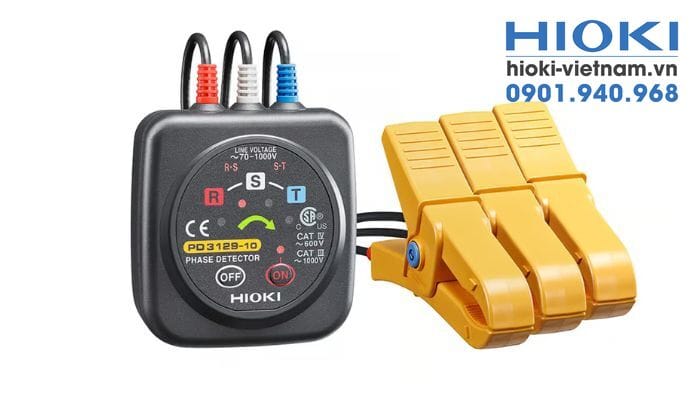

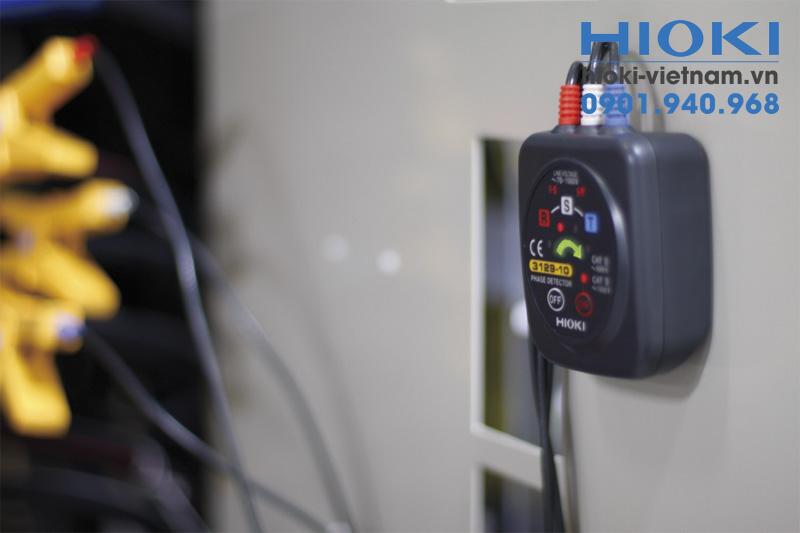

Thiết Bị Đo Thứ Tự Pha Hioki PD3129-10

Đồng hồ chỉ thị pha Hioki PD3259-50 là thiết bị đo điện áp 3 pha và xác định thứ tự pha tiên tiến, được thiết kế để mang lại sự an toàn và hiệu quả tối đa cho người dùng. Với khả năng đo không tiếp xúc, thiết bị này giúp loại bỏ nguy cơ điện giật, đảm bảo an toàn tuyệt đối trong quá trình làm việc. Sản phẩm này có những tính năng nổi bật sau đây:

• Đo không tiếp xúc: Đo điện áp và xác định thứ tự pha một cách an toàn bằng cách kẹp qua lớp vỏ cáp, không cần tiếp xúc trực tiếp với phần kim loại.
  Phát hiện đa dạng: Phát hiện pha dương, pha âm (3 pha 3 dây, 3 pha 4 dây), pha hở, và dự đoán pha nối đất (3 pha 3 dây).
  Kết nối không dây: Truyền dữ liệu đến điện thoại thông minh hoặc máy tính bảng thông qua kết nối không dây, giúp quản lý dữ liệu và tạo báo cáo dễ dàng.
  Đo đồng thời điện áp 3 pha: Hiển thị đồng thời điện áp 3 pha, giúp người dùng có cái nhìn tổng quan về hệ thống điện.
  Đường kính dây dẫn rộng: Đo được dây dẫn có đường kính ngoài từ 6 đến 30 mm.
  Bảo vệ môi trường: Đạt tiêu chuẩn IP54, chống bụi và chống nước, đảm bảo hoạt động ổn định trong mọi điều kiện.

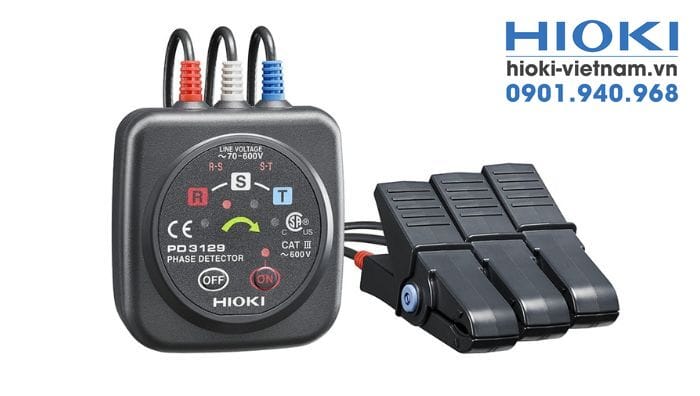

Thiết Bị Đo Thứ Tự Pha Hioki PD3129

Thiết bị đo thứ tự pha Hioki PD3129 là giải pháp lý tưởng cho việc kiểm tra và xác định thứ tự pha trong hệ thống điện 3 pha. Ngoài thiết kế nhỏ gọn, dễ sử dụng và độ chính xác cao, dòng sản phẩm này còn có những ưu điểm sau:

• Sử dụng phương pháp đo cảm ứng tĩnh điện, không cần tiếp xúc trực tiếp với kim loại, giảm thiểu nguy cơ điện giật.
• Đèn LED chỉ thị pha rõ ràng, giúp người dùng dễ dàng xác định thứ tự pha.
• Báo âm thanh thông minh giúp việc phát hiện chuỗi pha nhanh chóng.
• Kẹp tiếp xúc cách điện, đảm bảo an toàn khi đo trên dây dẫn có điện áp cao.
• Cấp an toàn đo lường: CAT III 600V.
• Hoạt động ổn định trong dải điện áp 3 pha 70 ~ 600V AC.
• Thiết kế nhỏ gọn, trọng lượng nhẹ, dễ dàng mang theo và sử dụng trong nhiều môi trường khác nhau.

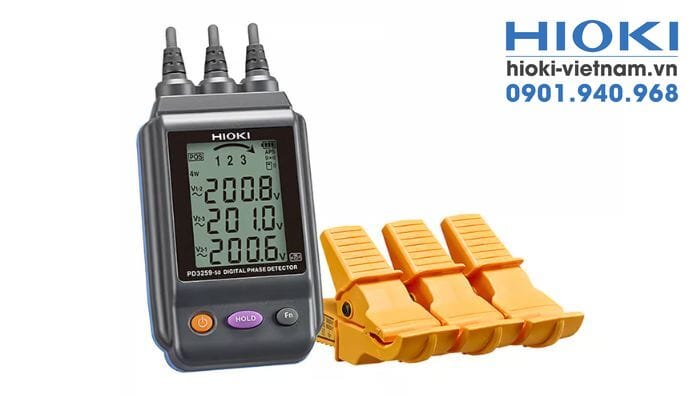

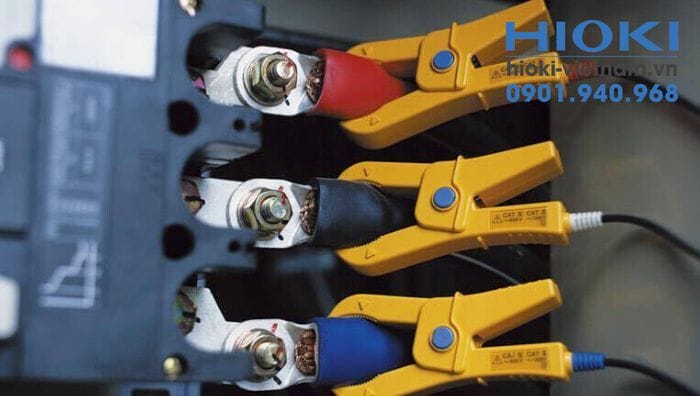

Đồng Hồ Chỉ Thị Phase Hioki PD3259-50

Với công nghệ đo không tiếp xúc hiện đại, Hioki PD3259-50 sử dụng công nghệ đo cảm ứng tĩnh điện, cho phép đo điện áp và xác định thứ tự pha mà không cần tiếp xúc trực tiếp với dây dẫn. Điều này không chỉ tăng cường an toàn mà còn giảm thiểu thời gian kiểm tra. PD3259-50 đặc biệt hữu ích trong việc kiểm tra và bảo trì các hệ thống điện 3 pha trong các nhà máy công nghiệp, trung tâm dữ liệu và các cơ sở hạ tầng quan trọng khác. Việc phát hiện chính xác thứ tự pha và các sự cố điện giúp ngăn ngừa các lỗi hệ thống và đảm bảo hoạt động liên tục.

Thông số kỹ thuật chi tiết:

• Điện áp xoay chiều ba pha (điện áp giữa dây và điện áp với đất)
• Độ chính xác đo điện áp: ±2,0% rdg. ±8 dgt.,
• Độ chính xác đo tần số: ±0.5% rdg. ±1 dgt.,
• Thời gian phản hồi: 3 giây trở xuống, Tốc độ cập nhật màn hình: 500 ms

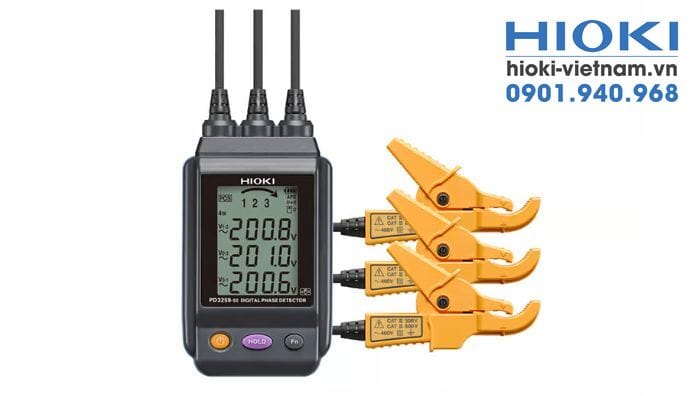

Đồng Hồ Chỉ Thị Phase Hioki PD3259

Đồng hồ chỉ thị pha Hioki PD3259 là công cụ lý tưởng cho việc kiểm tra và xác định thứ tự pha trong hệ thống điện 3 pha. Với thiết kế nhỏ gọn, dễ sử dụng và độ chính xác cao, PD3259 đảm bảo an toàn và hiệu quả tối đa cho người dùng. Đồng hồ chỉ thị pha Hioki PD3259 là công cụ không thể thiếu cho các kỹ sư điện, kỹ thuật viên và những người làm việc trong lĩnh vực điện.

Mô tả nhanh Hioki PD3259

• Thông số đo: Điện áp xoay chiều ba pha (điện áp giữa dây và điện áp với đất), Tần số
  • Độ chính xác đo điện áp: ±2,0% rdg. ±8 dgt.,
  • Độ chính xác đo tần số: ±0.5% rdg. ±1 dgt.,
  • Thời gian phản hồi: 3 giây trở xuống, Tốc độ cập nhật màn hình: 500 ms.
• Nguồn cấp: Pin kiềm AA (LR6) ×4, Công suất định mức tối đa: 3 VA, Thời gian hoạt động liên tục: 5 giờ (Tắt đèn nền, trạng thái chờ)

Xem chi tiết: Các thiết bị kiểm tra thứ tự pha Hioki chính hãng

5. Vì sao cần sử dụng đồng hồ đo thứ tự pha?

Nếu thứ tự pha không chính xác thì khi đó sẽ gặp một số rắc rối không nhỏ vì như vậy sẽ làm nghịch chiều và gây hư hỏng cho thiết bị, không những thế còn gây ra thiệt hại nghiêm trọng cho tải. Đối với các ứng dụng chiếu sáng và sưởi ấm thì thứ tự pha không quá quan trọng nhưng ngược lại đối với các hệ thống ba pha không cân bằng thì một trình tự bị đảo thì cũng có thể làm cho các dòng điện nhất định thay đổi cường độ. Trong trường hợp đó thì hệ thống giải quyết vấn đề bằng cách cung cấp các giá trị khác nhau của dòng điện và điện áp. Cũng tương tự vậy đối với hoạt động độc lập của máy biến áp và máy phát điện thì việc bảo đảm đúng trình tự là rất cần thiết. Khi sai thứ tự của chuỗi pha ở bất kỳ máy nào thì cũng có nguy cơ dẫn đến thiệt hại nghiêm trọng cho toàn bộ của hệ thống.

Thông qua bài viết chia sẻ cụ thể về đồng hồ đo thứ tự pha, hy vọng rằng sẽ mang đến cho bạn những kiến thức hữu ích về thiết bị đồng hồ đo thứ tự pha này đồng thời giúp bạn hiểu rõ hơn cũng như nắm bắt nhiều thông tin hơn về các loại đồng hồ đo thứ tự pha phù hợp với nhu cầu sử dụng của khách hàng. Nếu bạn đang có nhu cầu mua và sở hữu đồng hồ đo thứ tự pha chất lượng của thương hiệu Hioki chính hãng cùng với nhiều ưu đãi hấp dẫn dành riêng cho mỗi khách hàng thì hãy liên hệ ngay với chúng tôi để được hỗ trợ tư vấn và nhận được báo giá tốt nhất thị trường nhé.
