Công thức tính điện trở tương đương: cách nhớ nhanh, dễ hiểu và dễ áp dụng

Bài viết này sẽ giúp bạn nắm vững các công thức tính điện trở tương đương một cách dễ dàng nhất. Thông qua những công thức này, bạn có thể nhanh chóng xác định giá trị điện trở chung của mạch, từ đó áp dụng vào việc phân tích, thiết kế hoặc sửa chữa mạch điện một cách chính xác và hiệu quả.

1/ Điện trở tương đương là gì và vì sao cần tính?

Điện trở tương đương (ký hiệu: RtdR_{td}Rtd​) là giá trị điện trở duy nhất có thể thay thế cho toàn bộ hệ thống điện trở trong mạch mà vẫn giữ nguyên đặc tính điện (dòng điện, điện áp).

Hiểu một cách đơn giản, thay vì phải tính toán trên từng điện trở riêng lẻ, ta gộp chúng lại thành một “điện trở chung” để:

• Đơn giản hóa mạch điện: Giúp biến đổi mạch phức tạp thành mạch đơn giản, dễ phân tích
• Tính toán dòng điện tổng: Xác định dòng điện chạy qua nguồn một cách chính xác
• Thiết kế mạch điện: Hỗ trợ kỹ sư điện trong việc thiết kế và tối ưu hóa mạch điện
• Kiểm tra và bảo trì: Giúp chẩn đoán sự cố và đo lường hiệu quả trong các ứng dụng công nghiệp

Tham khảo: 5 Điều Cần Biết Khi Đo Điện Trở Nối Đất Hệ Thống Chống Sét

2/ Công thức tính điện trở tương đương

Tùy cách sắp xếp điện trở trong mạch, công thức tính sẽ khác nhau. Có 3 dạng thường gặp nhất: nối tiếp, song song và hỗn hợp. Dưới đây là công thức tính điện trở tương đương tùy theo từng trường hợp mắc:

1 -Trường hợp 1: Mạch điện trở nối tiếp

Trong mạch nối tiếp, các điện trở được kết nối liên tiếp nhau, tạo thành một đường duy nhất cho dòng điện chạy qua.

Công thức tính điện trở tương đương cơ bản:

Rtđ = R1 + R2 + R3 + … + Rn

Đặc điểm của mạch nối tiếp:

• Cường độ dòng điện qua các điện trở bằng nhau: I = I1 = I2 = I3
• Hiệu điện thế nguồn bằng tổng các hiệu điện thế thành phần: U = U1 + U2 + U3
• Điện trở tương đương luôn lớn hơn điện trở lớn nhất trong mạch

Ví dụ: Cho mạch gồm 3 điện trở nối tiếp R1 = 10Ω, R2 = 15Ω, R3 = 20Ω Rtđ = 10 + 15 + 20 = 45Ω

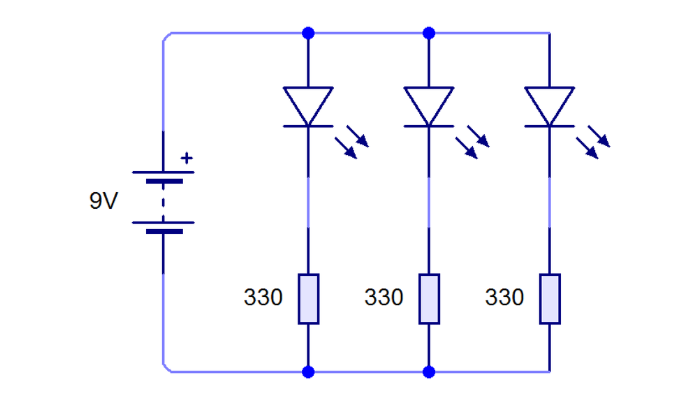

2 – Trường hợp 2: Mạch điện trở song song

Trong mạch song song, các điện trở được kết nối song song nhau, tạo ra nhiều nhánh khác nhau cho dòng điện.

Công thức tính điện trở tương đương cơ bản:

1/Rtđ = 1/R1 + 1/R2 + 1/R3 + … + 1/Rn

Đối với 2 điện trở song song (công thức rút gọn):

Rtđ = (R1 × R2)/(R1 + R2)

Đặc điểm của mạch song song:

• Hiệu điện thế trên các nhánh bằng nhau: U = U1 = U2 = U3
• Cường độ dòng điện tổng bằng tổng các dòng điện nhánh: I = I1 + I2 + I3
• Điện trở tương đương luôn nhỏ hơn điện trở nhỏ nhất trong mạch

Ví dụ: Cho mạch gồm 2 điện trở song song R1 = 12Ω, R2 = 6Ω Rtđ = (12 × 6)/(12 + 6) = 72/18 = 4Ω

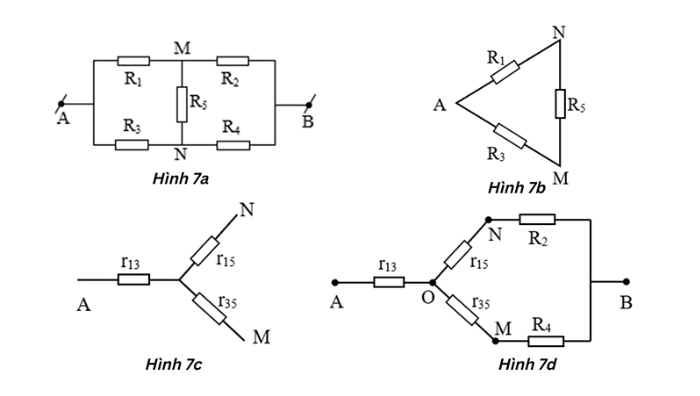

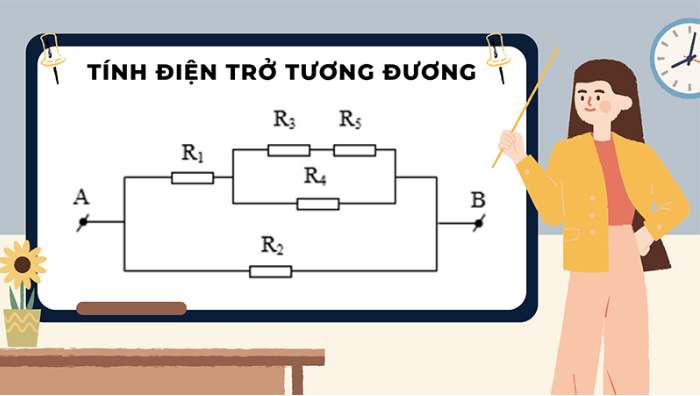

3 – Trường hợp 3: Mạch hỗn hợp nối tiếp – song song

Mạch hỗn hợp là dạng mạch kết hợp cả nối tiếp và song song. Đây là kiểu mạch rất thường gặp trong thực tế, đặc biệt là trong các thiết bị điện tử và hệ thống điện gia dụng.

Cách tính điện trở tương đương:

1. Vẽ sơ đồ mạch rõ ràng để nhận diện các đoạn nối tiếp và song song.
2. Xác định nhóm đơn giản nhất (thường là nhóm song song hoặc nối tiếp nhỏ nhất) để tính trước.
3. Rút gọn dần: Thay nhóm đã tính bằng điện trở tương đương, tiếp tục cho đến khi còn một giá trị duy nhất.
4. Áp dụng công thức phù hợp cho cấu trúc mạch còn lại.

Ví dụ: Cho mạch có R1 = 6Ω nối tiếp với đoạn song song gồm R2 = 12Ω và R3 = 4Ω

Bước 1: Tính điện trở tương đương của đoạn song song R2 và R3:

R23 = (R2 × R3)/(R2 + R3) = (12 × 4)/(12 + 4) = 48/16 = 3Ω

Bước 2: Tính điện trở tương đương toàn mạch:

Rtđ = R1 + R23 = 6 + 3 = 9Ω

Lưu ý: Trước khi tiến hành tính toán điện trở tương đương, bạn nên vẽ sơ đồ mạch điện một cách rõ ràng và chính xác. Việc thể hiện đầy đủ vị trí các điện trở và kiểu kết nối (nối tiếp, song song hoặc hỗn hợp) sẽ giúp bạn nhận diện đúng cấu trúc mạch, từ đó lựa chọn công thức tính phù hợp và giảm thiểu tối đa nguy cơ nhầm lẫn dẫn đến sai số trong kết quả.

3/ Lưu ý quan trọng khi tính điện trở tương đương

Việc tính điện trở tương đương không chỉ đơn giản là “thế số vào công thức”. Để đạt được kết quả chính xác và tránh những sai sót thường gặp, bạn cần ghi nhớ những nguyên tắc sau khi áp dụng công thức tính điện trở tương đương:

• Xác định đúng loại mạch trước khi tính: Luôn quan sát sơ đồ mạch để phân biệt chính xác mạch nối tiếp, song song hoặc hỗn hợp. Nếu xác định sai dạng mạch, kết quả tính toán sẽ bị sai lệch hoàn toàn.
• Khi tính song song phải nhớ lấy nghịch đảo: Sau khi cộng các giá trị nghịch đảo, cần lấy nghịch đảo của kết quả cuối cùng. Để tránh quên, nên viết công thức 1Rtđ\frac{1}{R_{tđ}}Rtđ​1​ ra giấy trước khi bấm máy.
• Rút gọn từng nhóm trong mạch hỗn hợp: Với mạch phức tạp, hãy xử lý từng nhóm nối tiếp hoặc song song riêng biệt rồi rút gọn dần. Cách làm này giúp hạn chế nhầm lẫn và dễ kiểm soát kết quả.
• Kiểm chứng kết quả bằng thiết bị đo: Sau khi tính toán, hãy dùng đồng hồ đo điện trở (ohm kế) để so sánh. Nếu kết quả chênh lệch đáng kể, cần kiểm tra lại mạch và các điểm tiếp xúc.
• Lưu ý khi làm việc với mạch xoay chiều (AC): Trong mạch AC, điện trở tương đương chịu ảnh hưởng của điện kháng và tổng trở, nên không thể chỉ áp dụng công thức của mạch DC thuần túy.

Việc nắm vững công thức tính điện trở tương đương không chỉ giúp bạn giải bài tập hiệu quả mà còn áp dụng hiệu quả vào thực tiễn như thiết kế, lắp đặt hay sửa chữa mạch điện. Hioki Việt Nam luôn sẵn sàng đồng hành, mang đến cho bạn những kiến thức chuẩn xác và kỹ năng thực hành vững vàng để tự tin xử lý mọi tình huống.
