Tiêu chuẩn đo điện trở chống sét theo quy định kỹ thuật

Trong các công trình dân dụng và công nghiệp, hệ thống chống sét giúp bảo vệ thiết bị điện và đảm bảo an toàn cho con người. Tuy nhiên, việc lắp đặt cọc tiếp địa chỉ là bước ban đầu, hệ thống cần được kiểm tra định kỳ để đánh giá khả năng tản dòng sét xuống đất. Vì vậy, tiêu chuẩn đo điện trở chống sét là cơ sở quan trọng để xác định hệ thống tiếp địa có hoạt động hiệu quả và đáp ứng yêu cầu an toàn hay không.

Tiêu chuẩn đo điện trở chống sét theo quy định kỹ thuật

Điện trở chống sét thực chất là giá trị điện trở của hệ thống tiếp địa khi dòng điện được truyền xuống đất. Giá trị này càng thấp thì khả năng tản dòng sét càng tốt, giúp giảm nguy cơ cháy nổ hoặc hư hỏng thiết bị.

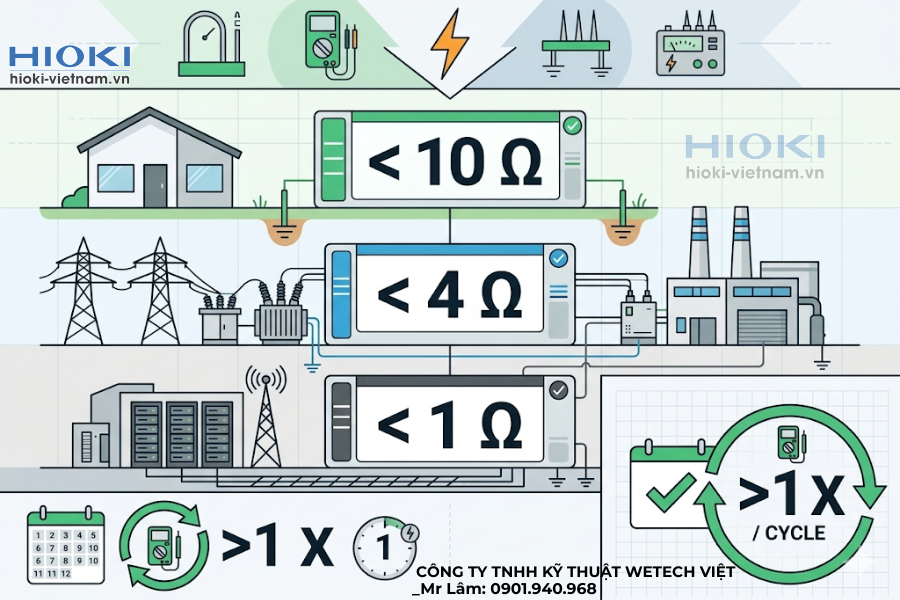

Theo các tiêu chuẩn kỹ thuật phổ biến trong ngành điện như TCVN và IEC, giá trị điện trở tiếp địa của hệ thống chống sét thường phải đạt:

• Dưới 10Ω đối với công trình dân dụng thông thường
• Dưới 4Ω đối với các công trình yêu cầu bảo vệ cao như trạm điện hoặc nhà máy

Trong nhiều hệ thống quan trọng như trung tâm dữ liệu hoặc trạm viễn thông, giá trị điện trở tiếp địa thậm chí còn được yêu cầu thấp hơn để đảm bảo khả năng tản dòng sét nhanh chóng.

Điều cần lưu ý là việc đo điện trở chống sét không chỉ thực hiện một lần khi lắp đặt mà cần được kiểm tra định kỳ. Theo khuyến nghị kỹ thuật, hệ thống tiếp địa nên được kiểm tra ít nhất mỗi năm một lần để phát hiện sớm sự thay đổi của điện trở đất.

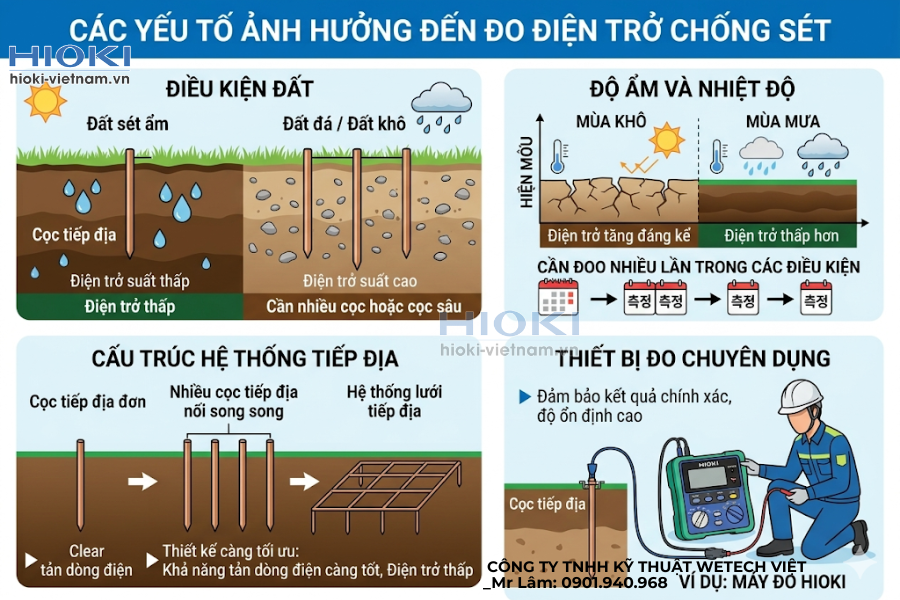

Các yếu tố ảnh hưởng đến kết quả đo điện trở chống sét

Khi tiến hành kiểm tra theo tiêu chuẩn đo điện trở chống sét, giá trị đo được có thể thay đổi tùy theo nhiều yếu tố của môi trường.

Điều kiện đất

Đất có điện trở suất khác nhau sẽ ảnh hưởng trực tiếp đến khả năng tản dòng điện. Ví dụ: Đất sét ẩm có điện trở suất thấp còn đất đá hoặc đất khô có điện trở suất cao. Vì vậy, tại những khu vực đất khô hoặc nhiều đá, hệ thống chống sét thường phải sử dụng nhiều cọc tiếp địa hoặc tăng chiều sâu cọc để giảm điện trở.

Khi tiến hành kiểm tra theo tiêu chuẩn đo điện trở chống sét, giá trị đo được có thể thay đổi tùy theo nhiều yếu tố của môi trường.

Độ ẩm và nhiệt độ môi trường

Độ ẩm của đất đóng vai trò quan trọng trong việc dẫn điện. Vào mùa khô, độ ẩm giảm có thể khiến điện trở tiếp địa tăng lên đáng kể. Đây cũng là lý do việc đo kiểm cần được thực hiện nhiều lần trong các điều kiện khác nhau.

Cấu trúc hệ thống tiếp địa

Một hệ thống tiếp địa có thể bao gồm:

• Một cọc tiếp địa đơn
• Nhiều cọc tiếp địa nối song song
• Hệ thống lưới tiếp địa

Thiết kế càng tối ưu thì khả năng tản dòng điện càng tốt và điện trở tiếp địa càng thấp.

Để đảm bảo kết quả đo chính xác theo tiêu chuẩn đo điện trở chống sét, người dùng nên sử dụng các thiết bị đo chuyên dụng. Một số dòng máy đo điện trở đất của Hioki được nhiều kỹ thuật viên lựa chọn nhờ độ ổn định cao, khả năng đo nhanh và đáp ứng tốt các yêu cầu kiểm tra hệ thống tiếp địa trong môi trường công nghiệp.

Quy trình kiểm tra điện trở chống sét đúng kỹ thuật

Để đánh giá chính xác hệ thống chống sét, việc đo kiểm phải tuân theo quy trình kỹ thuật và sử dụng thiết bị đo chuyên dụng đóng vai trò rất quan trọng.

Chuẩn bị thiết bị và vị trí đo

Trước khi đo, cần xác định vị trí cọc tiếp địa chính và bố trí các cọc phụ theo khoảng cách phù hợp. Thông thường, phương pháp đo ba cực (3P) hoặc bốn cực (4P) được sử dụng trong kiểm tra điện trở đất.

Các bước cơ bản bao gồm:

• Đóng các cọc đo phụ xuống đất
• Kết nối dây đo với thiết bị đo điện trở đất
• Kiểm tra điện áp đất trước khi thực hiện phép đo

Việc bố trí đúng khoảng cách giữa các cọc đo sẽ giúp kết quả phản ánh chính xác điện trở của hệ thống.

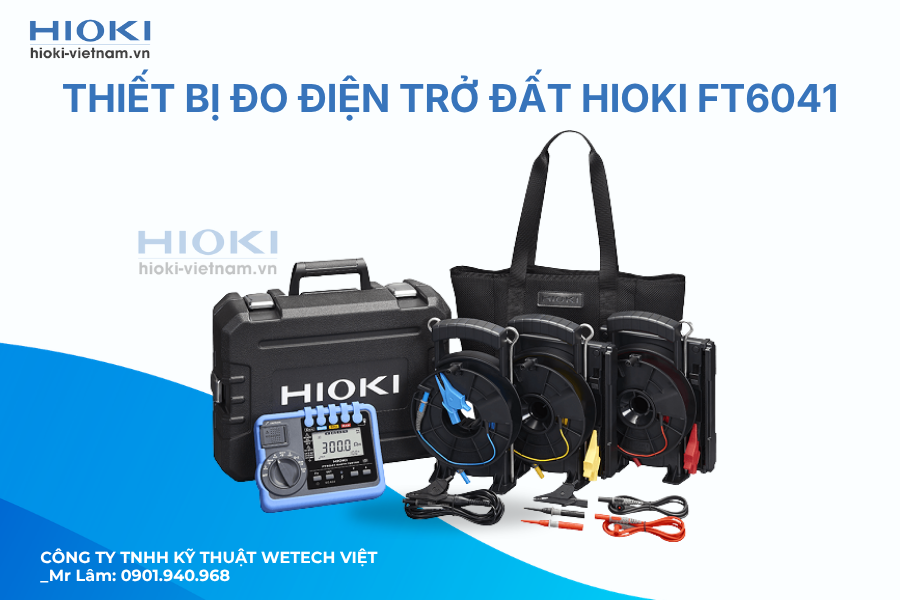

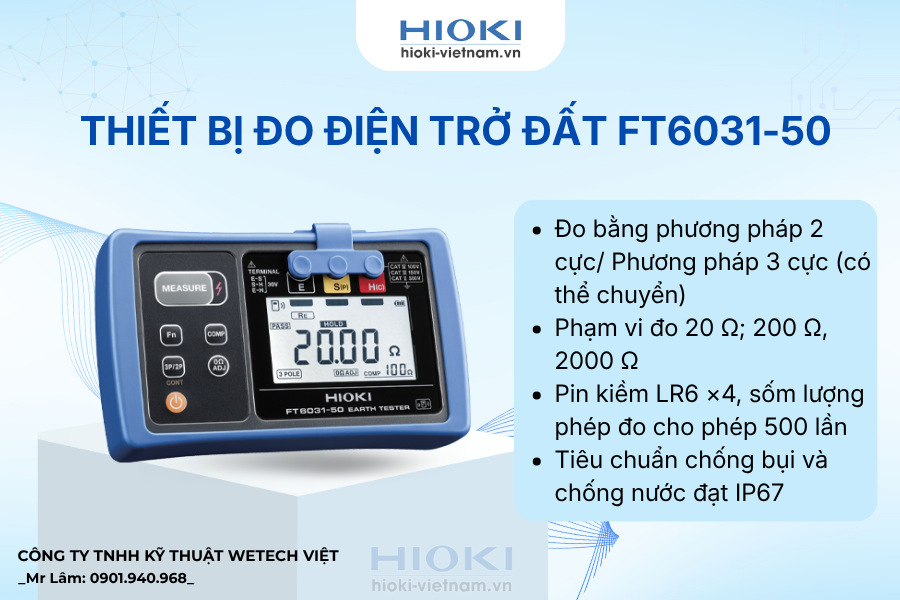

Để đánh giá chính xác hệ thống chống sét, việc đo kiểm phải tuân theo quy trình kỹ thuật và sử dụng thiết bị đo chuyên dụng như thiết bị đo điện trở đất Hioki FT6031-50, FT6041, FT6041-91.

Tiến hành đo và đọc kết quả

Sau khi thiết bị được kết nối đầy đủ, kỹ thuật viên sẽ tiến hành đo điện trở của hệ thống tiếp địa. Kết quả hiển thị trên thiết bị sẽ cho biết giá trị điện trở của hệ thống chống sét.

Nếu giá trị đo được vượt quá tiêu chuẩn cho phép, cần kiểm tra lại hệ thống tiếp địa hoặc bổ sung thêm cọc nối đất để giảm điện trở.

Việc tuân thủ tiêu chuẩn đo điện trở chống sét là bước quan trọng để đảm bảo hệ thống chống sét hoạt động hiệu quả và an toàn. Giá trị điện trở tiếp địa càng thấp thì khả năng tản dòng sét xuống đất càng tốt, từ đó giảm thiểu nguy cơ hư hỏng thiết bị và tai nạn điện.
