Sơ đồ mạch đồng hồ vạn năng Hioki hoạt động như thế nào? Hiểu đúng để dùng đúng

Đồng hồ vạn năng Hioki được biết đến như một trong những dòng thiết bị đo lường chính xác và đáng tin cậy nhất hiện nay. Việc nắm vững nguyên lý hoạt động qua sơ đồ mạch đồng hồ vạn năng sẽ giúp bạn sử dụng thiết bị một cách hiệu quả và an toàn nhất. Bài viết này sẽ giúp bạn hiểu rõ cách thức hoạt động qua cách phân tích sơ đồ mạch đồng hồ vạn năng chi tiết.

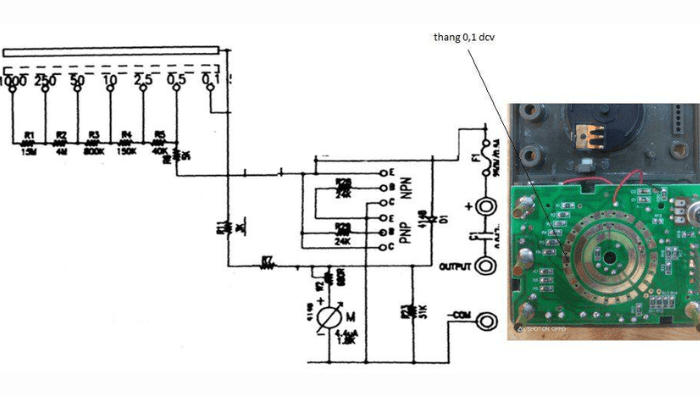

1/ Sơ đồ mạch đồng hồ vạn năng Hioki hoạt động như thế nào qua từng chế độ đo?

Đồng hồ vạn năng Hioki được thiết kế với sơ đồ mạch tinh vi, cho phép đo lường chính xác nhiều thông số điện khác nhau. Mỗi chế độ đo sẽ có cơ chế hoạt động riêng biệt nhưng đều dựa trên những nguyên lý điện tử cơ bản.

1.1 Đo điện áp (Voltage Measurement)

Khi đo điện áp, sơ đồ mạch đồng hồ vạn năng Hioki sẽ kết nối song song với nguồn điện cần đo. Mạch đầu vào có điện trở rất cao (thường từ 10MΩ trở lên) để đảm bảo không ảnh hưởng đến mạch được đo. Tín hiệu điện áp sẽ được đưa qua bộ chia áp chính xác, sau đó được khuếch đại và xử lý bởi ADC (Analog-to-Digital Converter) để hiển thị giá trị số trên màn hình.

Đặc điểm nổi bật của mạch đo điện áp Hioki là khả năng tự động chọn dải đo phù hợp và bảo vệ quá tải hiệu quả. Mạch được trang bị các fuse và varistor để bảo vệ thiết bị khỏi các xung điện áp cao bất ngờ. Độ chính xác cao được đảm bảo nhờ sử dụng các linh kiện chất lượng cao và công nghệ hiệu chuẩn tiên tiến.

1.2 Đo dòng điện (Current Measurement)

Trong chế độ đo dòng điện, đồng hồ vạn năng Hioki được mắc nối tiếp với mạch cần đo. Sơ đồ mạch đồng hồ vạn năng sử dụng điện trở shunt có giá trị rất nhỏ (thường dưới 1Ω) để chuyển đổi dòng điện thành điện áp tương ứng. Điện áp rơi trên điện trở shunt này sẽ được khuếch đại và xử lý để hiển thị giá trị dòng điện chính xác.

Mạch đo dòng điện của Hioki được thiết kế với nhiều dải đo khác nhau, từ µA đến A, mỗi dải sử dụng một điện trở shunt riêng biệt. Hệ thống chuyển đổi dải tự động hoặc thủ công giúp tối ưu hóa độ chính xác cho từng phép đo. Các biện pháp bảo vệ quá dòng được tích hợp để đảm bảo an toàn cho thiết bị và người sử dụng.

1.3 Đo điện trở (Resistance Measurement)

Chế độ đo điện trở hoạt động theo nguyên lý cung cấp một dòng điện không đổi qua điện trở cần đo và đo điện áp rơi trên đó. Sơ đồ mạch đồng hồ vạn năng bao gồm nguồn dòng không đổi chính xác và mạch đo điện áp có độ nhạy cao. Giá trị điện trở sẽ được tính toán theo định luật Ohm (R = V/I).

Đồng hồ vạn năng Hioki sử dụng nhiều mức dòng đo khác nhau tùy theo dải điện trở, từ µΩ đến MΩ. Đối với điện trở nhỏ, dòng đo lớn hơn để có điện áp đo đủ lớn. Ngược lại, với điện trở lớn, dòng đo nhỏ hơn để tránh ảnh hưởng đến giá trị đo. Chức năng đo liên tục (continuity) và đo điện dung cũng được tích hợp trong cùng mạch này.

2/ Các dòng đồng hồ vạn năng Hioki tiêu biểu và sơ đồ mạch của chúng

Hioki cung cấp đa dạng các dòng đồng hồ vạn năng để phục vụ cho từng nhu cầu sử dụng cụ thể. Việc lựa chọn đúng loại đồng hồ sẽ giúp tối ưu hóa chi phí và hiệu quả công việc.

2.1 Đồng hồ vạn năng Hioki DT4256 (Đồng hồ số cao cấp)

Hioki DT4256 là dòng đồng hồ vạn năng số cao cấp được thiết kế dành cho các ứng dụng chuyên nghiệp đòi hỏi độ chính xác cao. Sản phẩm này được trang bị màn hình LCD lớn với độ phân giải 6000 counts, cho phép hiển thị kết quả đo với độ chính xác tốt nhất.

Tốc độ đo nhanh với 3 lần/giây giúp tăng hiệu quả công việc đáng kể. Đồng hồ này phù hợp với các kỹ sư điện, thợ điện chuyên nghiệp, và các phòng thí nghiệm cần độ chính xác cao.

Sơ đồ mạch đồng hồ vạn năng của DT4256 được thiết kế với công nghệ dual-slope ADC tiên tiến, đảm bảo độ ổn định cao và khả năng chống nhiễu tốt. Mạch đầu vào có trở kháng cao lên đến 10MΩ cho chế độ đo điện áp, giúp giảm thiểu tải đối với mạch được đo. Hệ thống bảo vệ quá tải được thiết kế theo tiêu chuẩn CAT III 600V, đảm bảo an toàn tuyệt đối cho người sử dụng.

Gợi ý cho bạn: Giải thích các ký hiệu của đồng hồ vạn năng chi tiết cho người mới

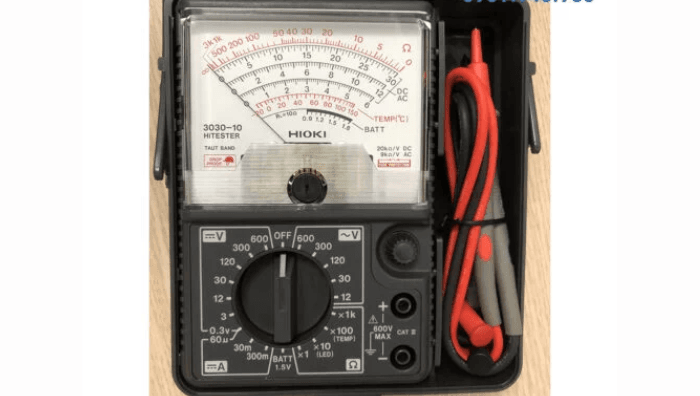

2.2 Đồng hồ vạn năng Hioki 3030-10 (Đồng hồ kim truyền thống)

Hioki 3030-10 là dòng đồng hồ kim analog truyền thống nhưng được tích hợp công nghệ hiện đại. Thiết bị này sử dụng cơ cấu d’Arsonval với độ nhạy cao, cho phép quan sát trực quan sự thay đổi của các thông số đo. Đặc điểm nổi bật là khả năng hiển thị xu hướng biến thiên của tín hiệu một cách liên tục và mượt mà. Loại đồng hồ này đặc biệt phù hợp với việc điều chỉnh và hiệu chuẩn các thiết bị, nơi cần quan sát sự thay đổi liên tục của thông số.

Sơ đồ mạch đồng hồ vạn năng của 3030-10 được xây dựng trên nguyên lý từ điện, với cuộn dây di động đặt trong từ trường của nam châm vĩnh cửu. Khi có dòng điện chạy qua, cuộn dây sẽ quay và làm cho kim chỉ thị di chuyển tương ứng với giá trị đo.

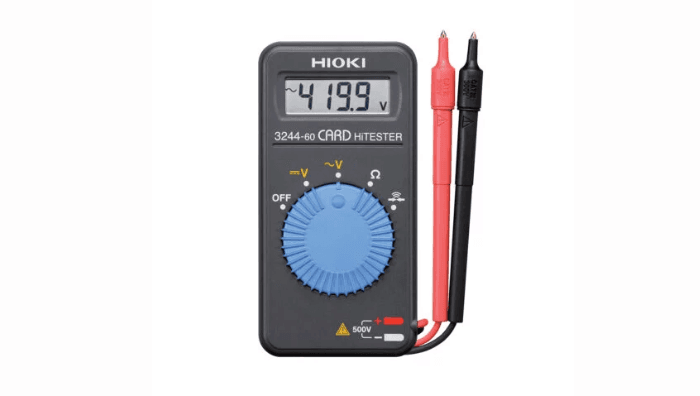

2.3 Đồng hồ vạn năng Hioki 3244-60 (Đồng hồ số bỏ túi)

Hioki 3244-60 là dòng đồng hồ vạn năng số nhỏ gọn, được thiết kế dành cho những ai cần một công cụ đo lường di động và tiện lợi. Mặc dù có kích thước nhỏ gọn nhưng sản phẩm vẫn đảm bảo độ chính xác cao với màn hình LCD 3200 counts. Thời lượng pin lên đến 250 giờ giúp sử dụng lâu dài mà không cần thay pin thường xuyên. Đồng hồ này rất phù hợp với thợ điện, kỹ thuật viên bảo trì, sinh viên kỹ thuật, và những người cần một công cụ đo cơ bản nhưng đáng tin cậy.

Sơ đồ mạch đồng hồ vạn năng 3244-60 được tối ưu hóa để tiết kiệm năng lượng tối đa mà vẫn duy trì hiệu suất đo lường cao. Mạch sử dụng công nghệ CMOS tiết kiệm điện và được trang bị chế độ tự động tắt nguồn khi không sử dụng. Hệ thống bảo vệ quá tải CAT II 300V đảm bảo an toàn cho các ứng dụng thông thường.

3/ Tầm quan trọng của việc hiểu sơ đồ mạch để sử dụng đồng hồ Hioki đúng cách

Hiểu rõ sơ đồ mạch đồng hồ vạn năng Hioki không chỉ giúp bạn sử dụng thiết bị hiệu quả mà còn đảm bảo an toàn và kéo dài tuổi thọ thiết bị. Dưới đây là các lợi ích cụ thể:

• Tối ưu hóa hiệu suất: Hiểu cách mạch hoạt động giúp bạn chọn đúng chế độ đo và thang đo, tránh sai số hoặc hư hỏng thiết bị. Ví dụ, sử dụng bộ lọc thông thấp trên DT4256 khi đo trong môi trường nhiễu sóng hài.
• An toàn khi sử dụng: Biết được giới hạn của mạch (như CAT IV 600V ở DT4256) giúp bạn tránh đo vượt quá mức an toàn, giảm nguy cơ chập điện hoặc tai nạn. Luôn tắt nguồn mạch trước khi đo điện trở hoặc thông mạch.
• Chẩn đoán và khắc phục sự cố: Hiểu sơ đồ mạch giúp bạn nhận biết lỗi đo (như que đo tiếp xúc kém hoặc nhiễu sóng hài) và khắc phục nhanh chóng.
• Lựa chọn phù hợp: Dựa trên sơ đồ mạch và tính năng, bạn có thể chọn model phù hợp với nhu cầu, như DT4256 cho công nghiệp hoặc 3244-60 cho công việc di động.

Tham khảo: Top 9 đồng hồ vạn năng mini gọn nhẹ, đo đạt chính xác cao

4/ Địa chỉ mua đồng hồ vạn năng Hioki uy tín

Nếu bạn đang tìm kiếm nơi mua đồng hồ vạn năng Hioki chính hãng, thì Hioki Việt Nam chính là lựa chọn đáng tin cậy. Là nhà phân phối chính thức của thương hiệu Hioki Nhật Bản, Hioki Việt Nam cam kết:

• Sản phẩm 100% chính hãng, đầy đủ giấy chứng nhận CO, CQ.
• Danh mục đa dạng, từ các dòng cơ bản như Hioki 3030-10, 3244-60 đến các model cao cấp như Hioki DT4256.
• Bảo hành chính hãng 12–36 tháng, hỗ trợ sửa chữa, thay thế linh kiện chính hãng.
• Tư vấn kỹ thuật chuyên sâu, giúp bạn lựa chọn thiết bị phù hợp với nhu cầu thực tế.
• Giá cả cạnh tranh, nhiều chương trình ưu đãi hấp dẫn và dịch vụ hậu mãi chuyên nghiệp.

Sơ đồ mạch đồng hồ vạn năng Hioki là chìa khóa để hiểu cách thiết bị hoạt động và sử dụng đúng cách. Việc nắm rõ sơ đồ mạch giúp bạn tối ưu hóa hiệu suất, đảm bảo an toàn, và chọn được sản phẩm phù hợp. Hãy mua đồng hồ vạn năng Hioki tại Hioki Việt Nam để đảm bảo chất lượng và nhận dịch vụ hậu mãi tốt nhất. Nếu bạn cần tư vấn thêm, hãy liên hệ ngay để được hỗ trợ!
