Trở kháng là gì? Phân tích chi tiết khái niệm, công thức và cách đo trở kháng

Trở kháng là một khái niệm quan trọng trong lĩnh vực điện tử, ảnh hưởng đến hiệu suất của các thiết bị như loa, mạch điện hay hệ thống âm thanh. Việc hiểu rõ trở kháng là gì, công thức tính và cách đo trở kháng giúp bạn tối ưu hóa thiết bị và lựa chọn công cụ đo phù hợp. Bài viết này sẽ phân tích chi tiết khái niệm trở kháng, cách đo trở kháng loa và giới thiệu các thiết bị đo chuyên dụng được ưa chuộng tại Việt Nam.

1/ Định nghĩa trở kháng là gì? Ký hiệu của trở kháng

Trở kháng là gì? Đây là một đại lượng vật lý quan trọng trong mạch điện xoay chiều, được dùng để biểu thị mức độ cản trở dòng điện. Trở kháng (Impedance) là tổng hợp của điện trở thuần (R), cảm kháng (XL) và dung kháng (XC). Về bản chất, trở kháng là một đại lượng phức, gồm phần thực là điện trở và phần ảo là reactance.

Vậy trở kháng kí hiệu là gì?

• Ký hiệu: Z
• Đơn vị: Ohm (Ω)
• Biểu diễn phức: Z = R + jX (trong đó j là đơn vị ảo)

Khác với điện trở, trở kháng phụ thuộc vào tần số dòng điện và có thể thay đổi theo thời gian trong mạch AC. Vì vậy, việc hiểu rõ trở kháng là gì sẽ giúp bạn dễ dàng làm việc với các hệ thống điện xoay chiều.

Gợi ý cho bạn: Tổng hợp thiết bị đo lường điện tử phổ biến hiện nay

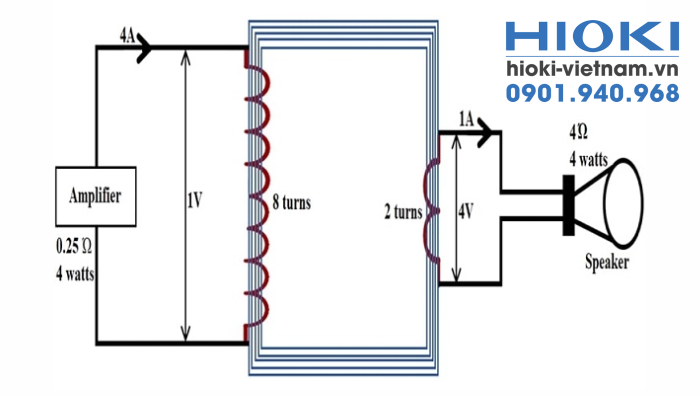

2/ Công thức tính trở kháng

Sau khi nắm rõ trở kháng là gì, bạn cần biết các công thức tính cụ thể t. Việc tính toán trở kháng phụ thuộc vào loại mạch điện và tần số hoạt động. Dưới đây là các công thức cơ bản cho từng trường hợp cụ thể.

2.1 Dòng điện một chiều

Trong mạch điện một chiều (DC), trở kháng chỉ bao gồm điện trở thuần vì không có thành phần reactive:

Z = R

Trong đó:

• Z: Trở kháng (Ω)
• R: Điện trở thuần (Ω)

2.2 Dòng điện xoay chiều

Đối với mạch điện xoay chiều (AC), trở kháng được tính theo công thức tổng hợp:

Z = √(R² + X²)

Trong đó:

• Z: Trở kháng tổng (Ω)
• R: Điện trở thuần (Ω)
• X: Reactance tổng (XL – XC) (Ω)

Góc pha: φ = arctan(X/R)

2.3 Tụ điện

Dung kháng của tụ điện được tính theo công thức:

XC = 1/(2πfC)

Trong đó:

• XC: Dung kháng (Ω)
• f: Tần số (Hz)
• C: Điện dung (F)
• π ≈ 3.14159

Trở kháng của tụ điện: Z = -jXC

2.4 Cuộn dây

Cảm kháng của cuộn dây được tính theo công thức:

XL = 2πfL

Trong đó:

• XL: Cảm kháng (Ω)
• f: Tần số (Hz)
• L: Độ tự cảm (H)
• π ≈ 3.14159

Trở kháng của cuộn dây: Z = R + jXL

3/ Cách đo trở kháng

Để hiểu sâu hơn về trở kháng là gì, bạn nên biết các phương pháp đo phổ biến. Có nhiều phương pháp đo trở kháng khác nhau tùy thuộc vào loại thiết bị và yêu cầu độ chính xác:

• Cách đo trở kháng loa bằng đồng hồ vạn năng: Đồng hồ vạn năng là thiết bị đơn giản, phù hợp để đo trở kháng danh định (DC resistance) của loa, nhưng không phản ánh đầy đủ trở kháng ở các tần số khác nhau.
• Sử dụng máy đo LCR chuyên dụng: Máy đo LCR (đo điện trở, điện cảm, điện dung) cung cấp kết quả chính xác hơn, đặc biệt khi đo trở kháng loa ở các tần số cụ thể.
• Phương pháp cầu: Sử dụng cầu Wheatstone hoặc cầu Maxwell để đo trở kháng với độ chính xác cao.
• Phương pháp điện áp-dòng điện: Đo điện áp và dòng điện, sau đó tính toán trở kháng theo định luật Ohm.
• Phương pháp tần số quét: Sử dụng tín hiệu có tần số thay đổi để đo trở kháng theo tần số.

4/ Các loại máy đo trở kháng phổ biến

Hiểu rõ trở kháng là gì thôi chưa đủ, bạn còn cần chọn đúng thiết bị đo phù hợp. Thị trường hiện tại cung cấp nhiều loại thiết bị đo trở kháng với các tính năng và mức giá khác nhau. Việc lựa chọn thiết bị phù hợp phụ thuộc vào mục đích sử dụng và yêu cầu kỹ thuật cụ thể.

Dưới đây là một số dòng sản phẩm đo trở kháng đang được Hioki Việt Nam cung cấp và được ưa chuộng hiện nay

1 – Máy LCR cầm tay

Máy đo LCR cầm tay là thiết bị nhỏ gọn, tiện lợi cho việc đo nhanh các thông số L (độ tự cảm), C (điện dung), và R (điện trở) tại hiện trường. Thiết bị này có độ chính xác cao, dễ sử dụng và thường được trang bị màn hình LCD hiển thị rõ ràng.

Sản phẩm tiêu biểu:

• Hioki IM3523: Máy đo LCR cầm tay với dải tần từ 1kHz đến 1MHz, độ chính xác cơ bản ±0.08%, hỗ trợ đo 4 thông số cùng lúc.
• Hioki IM3533: Thiết bị đo LCR cao cấp với tần số đo từ 4Hz đến 8MHz, độ chính xác ±0.05%, có khả năng đo cả impedance phức.
• Hioki IM3536: Máy đo micro ohm và milli ohm chuyên dụng với dải đo từ 1μΩ đến 3.5kΩ, độ phân giải cao 0.01μΩ.

2 – Máy LCR để bàn

Máy LCR để bàn cung cấp độ chính xác cao hơn và nhiều tính năng mở rộng so với loại cầm tay. Chúng thường được sử dụng trong phòng thí nghiệm, sản xuất và nghiên cứu phát triển với khả năng đo đạc chính xác và ổn định.

Sản phẩm tiêu biểu:

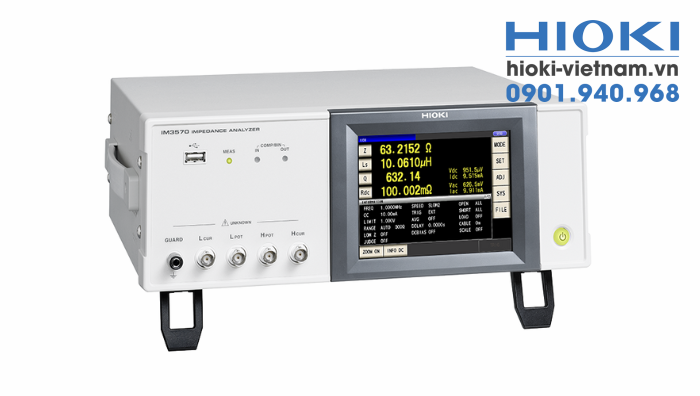

• Hioki IM3570: Máy đo LCR để bàn với dải tần rộng từ 4Hz đến 5MHz, độ chính xác cơ bản ±0.02%, tích hợp nhiều chế độ đo khác nhau.
• Hioki IM7580A: Analyzer impedance cao cấp với tần số từ 1mHz đến 300MHz, độ chính xác ±0.65%, hỗ trợ kết nối máy tính.

3 – Máy phân tích trở kháng chuyên dụng

Máy phân tích trở kháng chuyên dụng là thiết bị cao cấp nhất, cung cấp khả năng phân tích chi tiết và chính xác nhất. Chúng thường được sử dụng trong nghiên cứu, phát triển sản phẩm và kiểm định chất lượng của các linh kiện điện tử phức tạp.

Sản phẩm tiêu biểu:

• Hioki IM7583: Analyzer impedance chính xác cao với dải tần từ 1mHz đến 3GHz, độ chính xác ±0.4%, hỗ trợ phân tích Bode plot.
• Hioki IM9201: Hệ thống đo impedance tự động với khả năng đo song song nhiều mẫu, tích hợp phần mềm quản lý dữ liệu.
• Hioki IM3590-01: Phiên bản nâng cao của IM3590 với thêm các tính năng đo nhiệt độ và áp suất đồng thời.

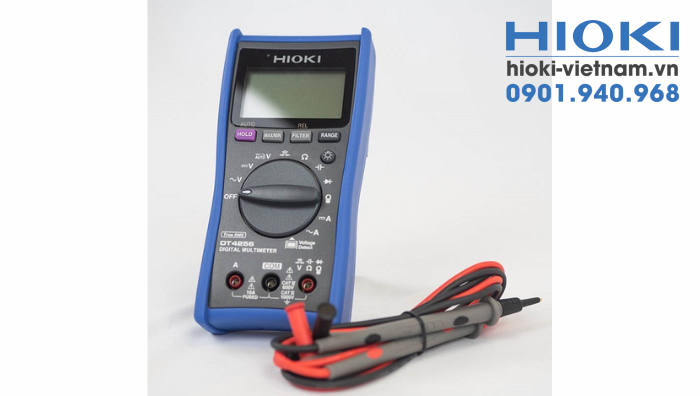

4 – Đồng hồ vạn năng

Đồng hồ vạn năng hiện đại không chỉ đo các thông số điện cơ bản mà còn có khả năng đo trở kháng ở một số dải tần nhất định. Đây là lựa chọn kinh tế cho những ứng dụng không đòi hỏi độ chính xác quá cao và phù hợp với thợ điện, kỹ thuật viên bảo trì.

Sản phẩm tiêu biểu:

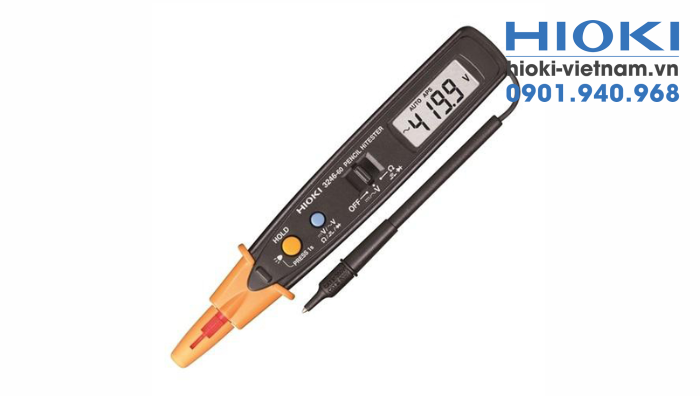

• Hioki 3246-60: Đồng hồ vạn năng số với khả năng đo trở kháng AC, có chức năng True RMS và độ chính xác ±0.7%.
• Hioki 3244-60: Thiết bị đo đa năng compact với tính năng đo impedance cơ bản, màn hình kép hiển thị đồng thời nhiều thông số.
• Hioki DT4224: Đồng hồ vạn năng chuyên nghiệp với khả năng đo trở kháng tần số thấp, tích hợp Bluetooth để truyền dữ liệu.

Bài viết trên đã giúp bạn hiểu rõ khái niệm trở kháng là gì và các vấn đề liên quan đến việc đo lường trở kháng trong hệ thống âm thanh. . Hiểu rõ định nghĩa, công thức tính và cách đo trở kháng giúp bạn tối ưu hóa hệ thống âm thanh và lựa chọn thiết bị đo phù hợp. Với các sản phẩm chất lượng cao từ Hioki như IM3533, IM3536 hay DT4224, bạn có thể dễ dàng đo trở kháng chính xác, đáp ứng mọi nhu cầu từ cơ bản đến chuyên sâu. Liên hệ Hioki Việt Nam ngay hôm nay để sở hữu thiết bị đo trở kháng chính hãng với dịch vụ hỗ trợ chuyên nghiệp!
